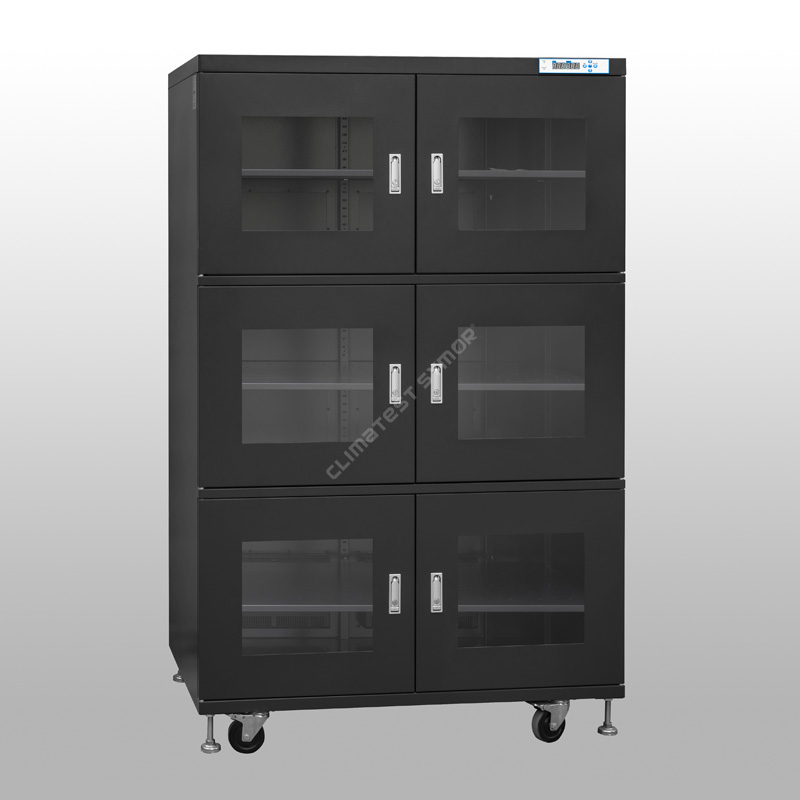

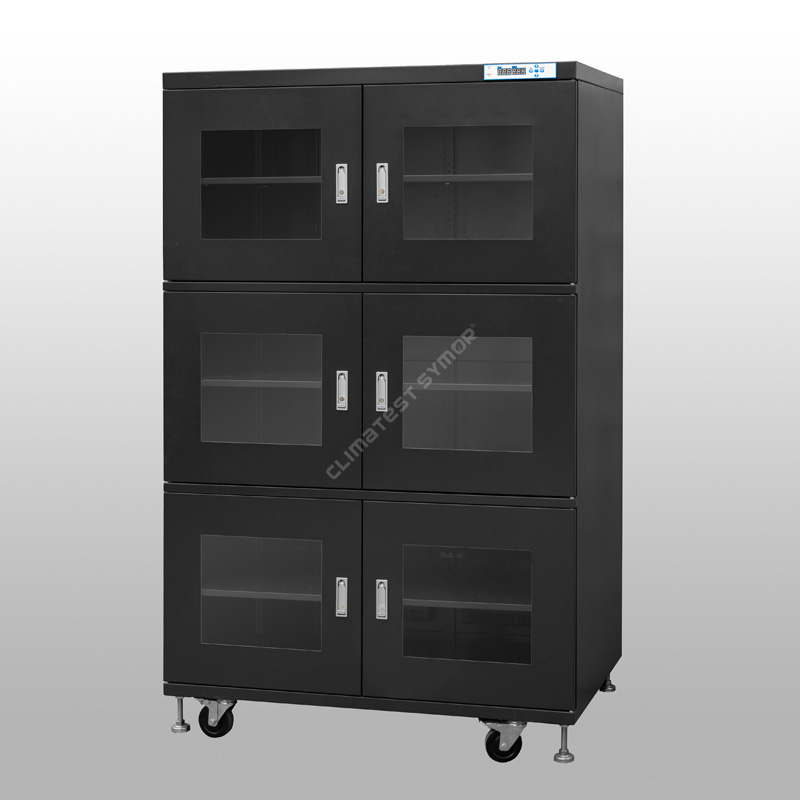

Under 1%RH Torrskåp

Beskrivning

Ett torrt skåp under 1 % RH ger lagring med ultralåg luftfuktighet för SMT-produktionslinjer. Med hjälp av den mest avancerade avfuktningstekniken skapar skåpet en extremt torr atmosfär som förhindrar "popcorneffekten" i fuktkänsliga komponenter, förlänger deras användbara golvlivslängd och eliminerar behovet av kostsamt kväve eller frekvent bakning i hög temperatur.

Under 1%RH Torrskåp: Specifikation

Under 1%RH Torrskåp: Särdrag

▸Relativ luftfuktighet: <1 %RH, erbjuder en lagringslösning med ultralåg luftfuktighet för MSL 4, 5, 5a och 6.

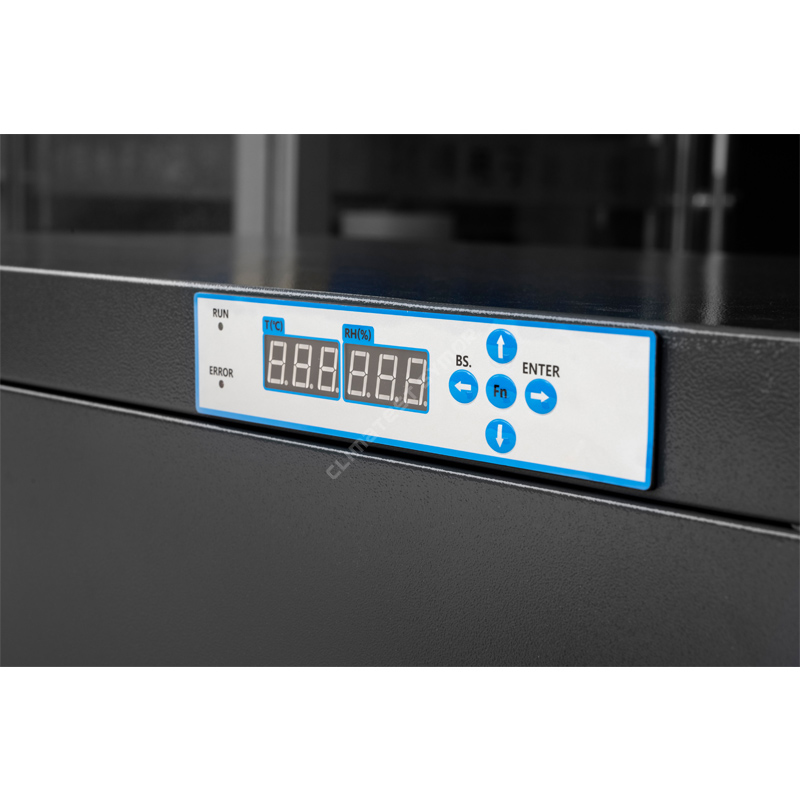

▸Digital display: Mikrodatorstyrd LED HD-display, användarvänlig RH-inställning, realtidsövervakning.

▸ESD-säker: Ytans antistatisk motstånd 10⁵–10⁹ Ω.

▸Justerbara hyllor: Justerbara i höjdled, passar komponenter i olika storlekar.

▸ Minnesfunktion: Ingen återställning efter ett strömavbrott.

▸Energieffektiv: Energisparande, samtidigt som du bibehåller högeffektiv fuktkontroll.

Hur avfuktar man?

Avfuktningsprincipen för torra skåp under 1 % RH är "fysisk adsorption via molekylsilar + cyklisk regenerering" (den mest pålitliga metoden), det normala TE kyltorrskåpet kan inte nå en så ultralåg luftfuktighetsnivå.

Adsorptionsprocess: Molekylsilar används som adsorberande material i skåpet; dessa siktar har ett stort nätverk av mikroporer i nanoskala som adsorberar vattenmolekyler från luften - ungefär som en svamp som absorberar vatten. En fläkt drar in fuktig luft i de torra enheterna, där vattenmolekyler genomgår fysisk adsorption, och den torkade luften återförs därefter till det inre av skåpet.

RegenerationBehandla:När molekylsilen når adsorptionsmättnad, initierar systemet automatiskt lågtemperaturuppvärmning försiktigt för att omvandla de adsorberade vattenmolekylerna till vattenånga, som sedan drivs ut ur skåpet; molekylsilen återställer därigenom sin fuktupptagande förmåga.

Torrskåp under 1%RH använder avancerad teknik, inklusive Schweiz-importerade relativa luftfuktighet (RH) och temperatursensorer, för att säkerställa exakt kontroll och övervakning av den inre miljön, fuktighetssensorns noggrannhet är +/-2%RH. Genom att upprätthålla en stabil miljö med låg luftfuktighet skyddar torra skåp effektivt känsliga föremål från de skadliga effekterna av fukt.

Tillämpningar inom SMT Electronics Manufacturing

Torrskåp under 1 %RH är avgörande för fuktkänsliga enheter (MSD) klassificerade som MSL 4, 5, 5A och 6 enligt IPC/JEDEC J-STD-033-standarder:

▸Primära användningsfall: Förhindrar "Popcorn-effekten": Under återflödeslödning (topptemperaturer ~260°C) förvandlas fukt som fångas inuti IC-förpackningar av plast till ånga, vilket orsakar inre sprickor och delaminering. Förvaring med ultralåg luftfuktighet eliminerar denna fukt före lödning.

▸Pausa golvlivslängden: När MSD-preparat tas bort från sina förseglade fuktspärrpåsar börjar deras "golvlivslängd"-klocka ticka. Om du förvarar dem i ett skåp med < 1 % RH pausas denna timer effektivt, vilket gör att oanvända komponenter kan förvaras säkert och återanvändas senare utan att bakas.

▸Förhindra oxidation: Den ultratorra atmosfären förhindrar oxidation av exponerade kopparkuddar, silverfinish och lödbara ytor – vilket bevarar lödbarheten i flera år

Golvlivslängd hänvisar till den maximalt tillåtna tiden som en MSD (fuktkänslig enhet) kan förbli i en standard fabriksmiljö (≤30°C / 60 % RH), efter att ha tagits bort från dess fuktbarriärvakuumpåse, samtidigt som den fortfarande är säker för placering och återflödeslödning.

Appliceringsmetod: När MSL Level 4–6 komponenter har tagits bort från sina vakuumpåsar, om monterings- och återflödeslödningsprocessen inte slutförs inom den specificerade golvlivslängden, måste de omedelbart placeras i ett torrt skåp under 1 % RH. I denna miljö med ultralåg luftfuktighet på <1 % RH, "pausas komponenternas fuktabsorptionsprocess effektivt" och den återstående golvlivslängden upphör att förbrukas, torrskåpet realiserar ingen förgräddning, som kan laddas direkt på linjen för användning, vilket avsevärt ökar produktionseffektiviteten.

Fuktighetsprofil i realtid(Omgivningsfuktighet 60%RH, ingen belastning):

Öppna dörren i 30 sekunder varje gång, stäng sedan:

Långtidsförvaring utan att öppna dörren:

Fuktighetsmätning i realtid före leverans

Vi använder Rotronics hygrometer med hög precision för att mäta om torrskåpet under 1% RH innan vi skickar ut, och utfärdar kalibreringscertifikat, vi felsöker noggrant varje skåp och ser till att allt fungerar bra efter att de kommit till kundens händer, detta är också ett ansvar, Symor oroar sig för kvalitetskontroll och kundernas feedback om våra torra skåp, tror att många kunder upprepar sin beställning.

Skillnad mellan torrskåp och kväveskåp:

▸Torkskåp använder torra enheter för att avfukta, inga förbrukningsvaror, inga ersättningar, och de absorberar fukt och släpper ut den automatiskt till utsidan.

▸Kväveskåp använder kväverening för att nå en lagringsapplikation med låg luftfuktighet och låg syrehalt, N2-gas är förbrukningsbar.

Komponenter som kräver <1%RH torra skåp:

▸IC:er, BGA:er, QFP:er och alla SMD-komponenter med MSL 5/6

▸Bara PCB (förhindrar oxidation och fuktupptagning)

▸3D-skrivare metallpulver (hygroskopiska och reaktiva)

Överensstämmelse med industristandarder

Torrskåp under 1 %RH är designade för att möta eller överträffa:

IPC/JEDEC J-STD-033             Hantering, packning och lagring av MSD

IPC-1601                                  Lagring och hantering av PCB

IEC 61340-5-1                          ESD-kontroll (för ESD-säkra modeller)

Vem köper av oss?

Symor säljer lågfuktighetsstyrda skåp till de världsberömda halvledar- och elektroniktillverkarna, såsom Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn och universitet som Stanford, Illinois, ETH Zürich........våra torrskåp hjälper kunder:

▸ Adressera kärnsmärtpunkter: Helt lösa utmaningarna med MSD-hantering (fuktkänsliga enheter)

▸Minska kostnaderna och förbättra monteringseffektiviteten: gav en betydande avkastning på investeringen (ROI)

▸Exceptionell produktprestanda: Stabil och pålitlig fuktkontrollteknik

För mer information om torrskåp under 1%RH, besök vår hemsidawww.climatestsymor.com, eller skicka ett e-postmeddelande till sales@climatestsymor.com. Vi kommer att svara dig så snart som möjligt och välkomnar ett eventuellt samarbete.
