Termisk fuktkammare för bänkskiva

Beskrivning:

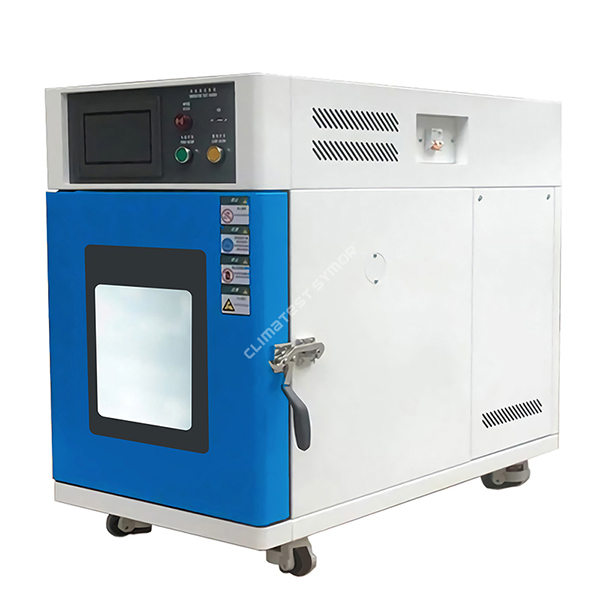

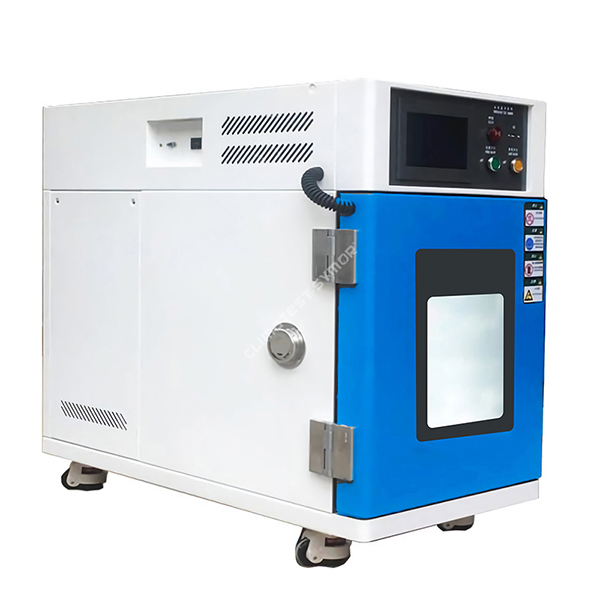

Från -20 / -40 / -70 till +150°C, (fuktighet: 20 till 95%RH), Climatest Symor® termisk fuktkammare på bänken kombinerar ett brett användningsområde i en kompakt design, har en lättmanövrerad pekskärmskontroll, en termisk fuktkammare på bänken är en idealisk testutrustning för små komponenter och finns i 50L volym.

Specifikation

Säkerhetsskydd:

· Oberoende temperaturbegränsare: En oberoende avstängning och larm för termiskt skydd under testet.

·Kylsystem: Överhettning, överström och övertrycksskydd av kompressor.

·Testkammare: Övertemperaturskydd, överhettning av fläkt och motor, fasfel/reversering, timing av hela utrustningen.

·Andra: Läckage- och avbrottsskydd, överbelastningssäkringsskydd, ljudsignallarm, strömläckageskydd och överbelastningsskydd.

Temperatur- och luftfuktighetskurva:

Fördelar med programmerbar styrenhet:

·7 tum Japan programmerbar pekskärmskontroll

· Ställ in temperaturpunkten under fixvärdeläge eller programläge

· Temperaturbörvärde och realtidstemperaturkurvavisning

·100 grupper program med 999 segment minne; varje segment 99Timmar59Min

·Testdata kan laddas ner efter behov via RS232-gränssnittet

Egenskaper:

·Testområde tillverkat av korrosionsskyddande SUS#304 borstat rostfritt stål

·Dörrtätning gjord av högtemperaturbeständigt och åldringsbeständigt silikongummi

·Enhetligt luftcirkulationssystem inuti testområdet

·Originalimporterade Frankrike "Tecumseh" kylkompressorer

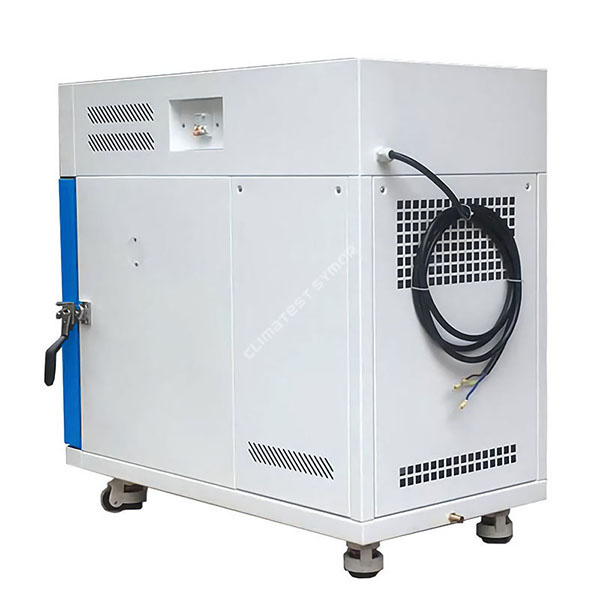

·25 mm diameter kabelport placerad på höger sida

Effektivt transparent visningsfönster och belysning inuti för enkel observation

Vad är en bänk termisk fuktkammare?

termisk fuktkammare för bänkskivor är liten, bärbar, bänkskiva design, som ger högtemperaturtest, lågtemperaturtest och fuktighetstest, strukturen är optimerad för att placeras på bänkskiva och sparar utrymme, den visar bättre temperatur- och fuktighetslikformighet i ett litet hölje, med 3 olika temperaturområden (-20, -40 eller -60â) och 20% till 98%RH luftfuktighet, levereras i 50L volym.

bänktop termisk fuktkammare simulerar hög temperatur, låg temperatur, temperatur luftfuktighet cyklingsförhållanden, för att testa produkters prestandaförändringar i extrema miljöer, den passar tillförlitlighetstest av industriprodukter.

·Enkel installation
·Exakt temperaturkontroll i liten kammare
· Skrivbordstyp designad för laboratorier med begränsat utrymme
·Övertemperaturbegränsare

·Japan programmerbar LCD-kontroller
· Spela in 365 dagars historikdata
· Temperatur och luftfuktighet i realtid och historikkurva
·RS232 datorgränssnitt för datanedladdning

Applicering av bänkskiva termisk fuktkammare

Elektronisk och halvledarindustri:

Elektroniska komponenters inneboende tillförlitlighet beror på tillförlitlighetsdesignschemat. Under tillverkningsprocessen, på grund av fluktuationer i mänskliga faktorer eller råmaterial, processparametrar och utrustningsförhållanden, kan slutprodukten inte uppnå den förväntade tillförlitligheten. I varje parti av färdiga produkter finns det alltid dolda defekter, som visar sig som tidigt fel under vissa stressförhållanden.

Dessutom har elektroniska komponenter mycket strikta krav på temperatur- och luftfuktighetsförhållanden, och inflytandet är mycket stort. Därför används bänkens temperatur- och fuktkammare ofta inom elektronikindustrin. Till exempel, Kan kretsarna uppfylla den erforderliga temperaturen? Eftersom omgivningstemperaturen ökar med 10â, minskar livslängden för de elektroniska komponenterna med cirka 30%-50%, och minst 10%.

Så det är nödvändigt att vidta åtgärder för att testa dessa elektroniska komponenter med initialt fel så mycket som möjligt före nästa montering, och för detta ändamål är bänktoppar en termisk fuktkammare en av de grundläggande testutrustningarna i tidig kvalitetskontrollprocess:

1. Högtemperaturförvaring av termisk fuktkammare på bänken

Högtemperaturscreening används vanligtvis på halvledarenheter, som förvaras vid hög temperatur i 24 till 168 timmar. De flesta av felen i elektroniska komponenter orsakas av ytföroreningar, dålig bindning och defekta oxidlager, som är nära relaterade till temperaturen.

Den termiska spänningen och skärmningstiden för olika elektroniska komponenter bör väljas på lämpligt sätt för att undvika nya felmekanismer. Högtemperaturscreening är enkelt, billigt och kan implementeras på många komponenter.

2. Temperaturcirkulationssystem i bänkens termiska fuktkammare

På grund av värmeexpansion och kallsammandragningsprincipen kommer elektroniska enheter att möta olika omgivningstemperaturförhållanden under användning, och komponenter med dålig termisk resistans är benägna att misslyckas, bärbar termisk kammare simulerar temperaturcykler mellan extrem hög temperatur och extrem låg temperatur, vilket effektivt kan eliminera produkter med defekter i termisk prestanda. De vanligaste screeningvillkoren för komponenter är -55 till +125â och 5 till 10 cykler.

3. Temperatur luftfuktighet cykling av bänkens termiska fuktkammare

termisk fuktkammare på bänken testar anpassningsförmågan hos produkter som används eller lagras under olika miljöförhållanden, eftersom det direkt eller indirekt kommer att påverka produktens prestanda, kammaren tillhandahåller användbar data för design, produktion och användning, och exponerar även problem i produktdesign, rå material och tillverkningsprocesser.

Bilindustri:

Under förhållanden med låg temperatur, hög temperatur, temperatur och luftfuktighet, genomför bänkens temperatur- och fuktkammare miljösimuleringstester för att kontrollera de fysiska förändringarna av produkterna och bedömer om prestandan fortfarande kan uppfylla de förutbestämda kraven genom testning, så för att tillhandahålla produktdesign, förbättring, identifieringsreferens.

Vilka temperatur- och luftfuktighetstester bör göras för bildelar?

1) Högtemperaturtest: Högtemperaturmiljön ger termiska effekter, vilket kommer att orsaka uppmjukning, expansion och avdunstning, förgasning, sprickbildning, smältning och åldrande av bildelar (som krockkuddar, vindrutespolare, bromsslang, plastdelar), sedan bilar kommer att ha mekaniskt haveri, hanteringsfel, dålig isolering av kretssystem och mer.

2) Lågtemperaturtest: Lågtemperaturmiljön orsakar bildelars fysiska sammandragning, oljestelning, minskning av mekanisk hållfasthet, materialsprödhet, förlust av elasticitet och is och mer, då kommer bilen att verka sprickbildning, mekaniskt fel, ökat slitage, tätningsfel och isolationsfel i kretssystem.

3) Test av fuktig värme: Den omgivande luftfuktigheten orsakar korrosion på metallytan, vilket leder till materialförsämring, elektrisk styrka och minskning av isolationsmotstånd.

Climatest Symor® erbjuder en komplett uppsättning klimattestkammare för fordonsindustrin, och erbjuder avancerade tekniska lösningar för FoU-applikationer samt produktion och kvalitetskontroll av komponenter och kompletta fordon. termisk fuktkammare på bänk, termisk chocktestkammare, saltspraykorrosionskammare, sand- och dammkammare, regntestkammare, UV-åldringskammare - alla miljöförhållanden kan simuleras och reproduceras.

LED-belysning Tillverkningsindustri:

Light Emitting Diode (LED) används mest för indikatorlampor, belysning, displaypaneler i hushållsapparater och industri, den har fördelarna med hög effektivitet och lång livslängd. En viss livslängd bör dock bedömas i det tidiga utvecklingsstadiet, detta kan erhållas genom miljötillförlitlighetstestet, den vanliga utrustningen är temperaturfuktkammare, temperaturkammare, termisk chockkammare, genom att ställa in temperatur, luftfuktighet och cykler för att fortsätta livslängdstest, såsom 85â / 85%, 60â/ 85%, 500 timmar, för att utvärdera om prestandan uppfyller kvalitetsstandarderna eller inte.

LED-relaterade produkter, såsom OLED-displaymoduler, måste följa nedanstående principer när du använder en temperaturfuktkammare:

1. Med tanke på produktens livscykel, analysera vilken typ av miljö som uppstår under produktion, transport och lagring.

2. Analysera de miljöfaktorer som har störst inverkan på produktens prestanda och välj den för testning.

3. Samla och analysera de extrema klimatförhållanden som uppstår under hela livscykeln.

4. Analysera produktens egenskaper, för att påskynda bedömningen av miljöpåverkan kan extrema klimatförhållanden väljas, såsom fuktig värmetest.

5. Testets längd är nära relaterad till produkttyp, struktur, vikt osv.

I LED-industrin är det nödvändigt att använda temperaturfuktkammaren för testning. Dessa tester är sammankopplade. Om kvaliteten på själva produkten inte är tillräckligt bra kommer den inte att klara miljötestet i nästa process, så produkten kommer inte att klara.

Dessutom används termisk fuktkammare för bänkskivor också i trådlös kommunikation, industriell dator, molnprodukter, industrier, olika testkrav utförs genom att simulera den naturliga och accelererade miljön, bänktemperatur- och fuktkammare är en vanlig utrustning för testning av miljötillförlitlighet.

Vad är kylprincipen för en bänkad termisk fuktkammare?

Kylcirkulationen använder omvänd Carnot-cykel, den inkluderar två isotermiska processer och två adiabatiska processer: köldmediet komprimeras till högt tryck genom adiabatisk komprimering av kompressorn, och sedan leder kylmediet värmeväxling med omgivande medium och överför värme till dessa medier isotermiskt. Därefter fungerar köldmediet genom adiabatisk expansion genom avstängningsventilen och temperaturen på köldmediet sjunker. Slutligen absorberar köldmediet värme från föremål med hög temperatur isotermiskt genom förångaren för att minska temperaturen på föremålen som ska kylas. Denna cykel ska upprepas för att uppnå temperatursänkning.

Vilka är fördelarna med Climatest Symor® bänktop termisk fuktkammare?

· Koncentrera dig på tillverkning av miljötestutrustning i det tidiga Kina

·Med oberoende immateriella rättigheter och designpatent och behärska miljötestkammarens kärnteknik.

· Styrenheten är lättmanövrerad Japansk LCD-programmerbar som kan fjärrstyras (tillval).

·Exakt temperaturkontroll och optimal temperaturjämnhet.

·Kylsystemet använder franska originalimporterade kompressorer.

· Utrustad med multi-säkerhetsskydd.

Paket med termisk fuktkammare för bänkskivor

Första steget: Linda tunn film på hela temperaturtestkammaren för vattentät och dammtät ändamål.

Andra steget: Bind fast bubbelskum på temperaturtestkammaren och täck sedan maskinen med en stor plastpåse.

Tredje steget: Sätt temperaturtestkammaren i en förstärkt polywoodlåda med pall i botten.

Detta paket är tillräckligt fast för att tåla ojämn sjö- och järnvägstransport och säkerställa att produkten levereras till kunderna smidigt.

Leverans av bänk termisk fuktkammare

Bänkens termiska fuktkammare är inte lämplig för lufttransport, eftersom det finns köldmedium och kompressor inuti, för närvarande är de vanliga transportmetoderna följande:

Till Europa: Till sjöss, Kina-EU-järnväg

Till Nordamerika/Sydamerika: Till sjöss är Matson Clipper begränsad till USA

Till Sydostasien: Till sjöss, på väg

Till Nya Zeeland/Australien: Till sjöss

Till Afrika: Till sjöss

Climatest Symor® ordnar bokningsservice före leverans, och samarbeta med kunder under olika incoterms, såsom CIF/FOB//EXW/DAP; Climatest Symor® tillhandahåller även dörr till dörr-service (incoterm: DDP), vilket innebär att vi hanterar alla export- och importprocedurer, kunderna behöver bara skriva under för mottagande.
