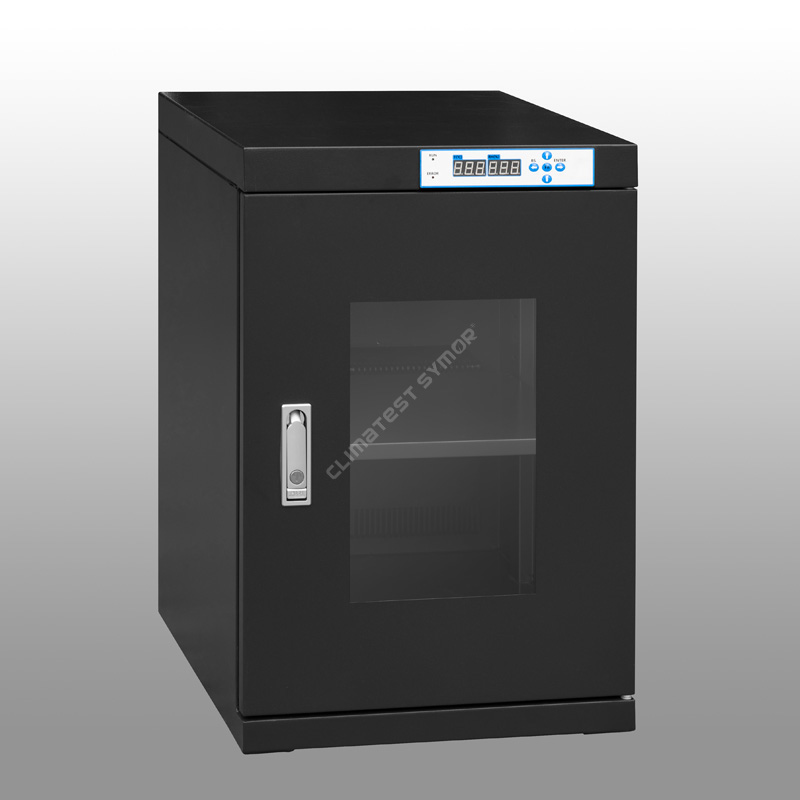

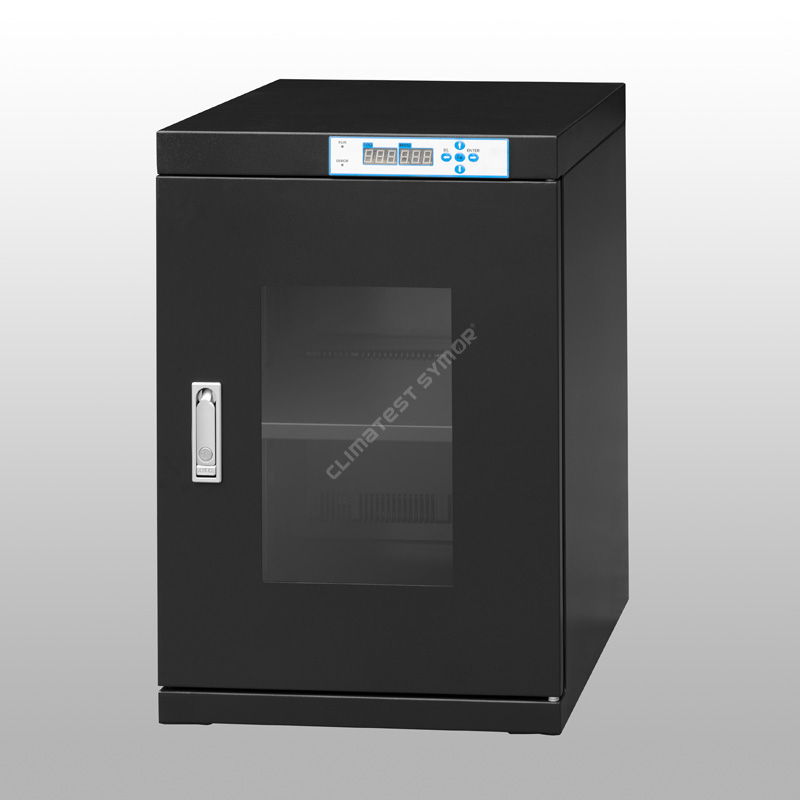

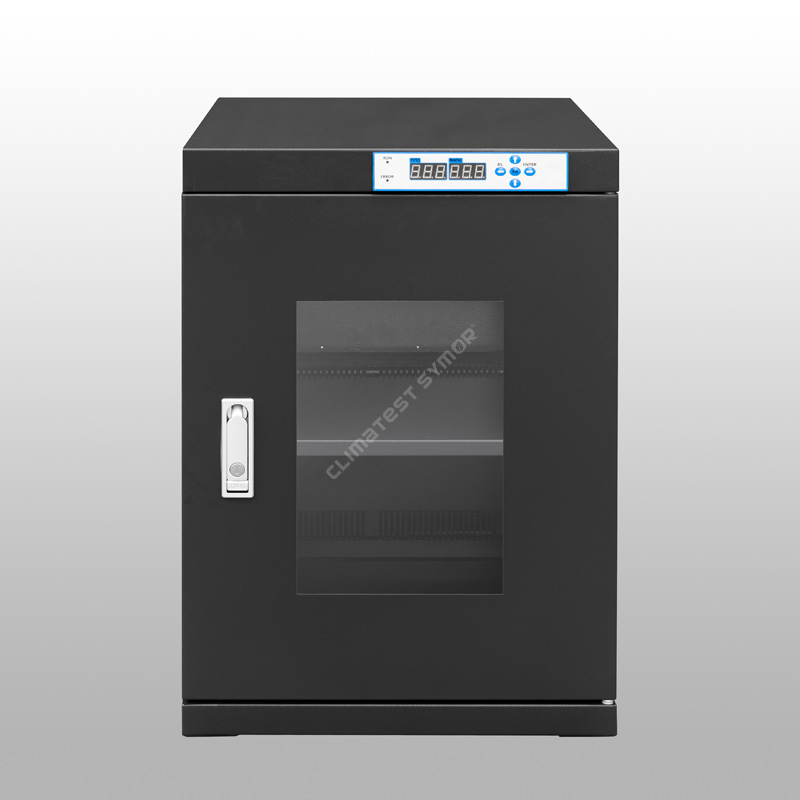

Torrskåp för elektronik ger lagringsmiljö med ultralåg relativ luftfuktighet, som är utformad för att hantera fuktkänsliga komponenter och material inklusive kretskort (PCB), plattor, nanofibrer, kassetter, optiska fibrer, integrerade kretsar, laboratorieprover.
Modell: TDA98F
Kapacitet: 98L
Luftfuktighet: 20%-60%RH justerbar
Återhämtningstid: Max. 30 min efter öppen dörr 30 sekunder sedan stängd. (Omgivningstemperatur 25â 60%RH)
Hyllplan: 1 st, justerbar i höjdled
Färg: Mörkblå, ESD säker
Innermått: B446*D372*H598 MM
Yttermått: B448*D400*H688 MM
Beskrivning
Climatest Symor® torrskåp för elektronik är fuktkontrollerat tork- och förvaringsskåp, det håller exakt fuktkontroll med snabb avfuktning, för lågfuktighetslagring av olika fuktkänsliga enheter, torrskåpet används inte bara för ESD-säker torkförvaring, utan även snabb borttagning av fukt och dammtät.
Specifikation
Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg
Modell |
Kapacitet |
Invändig dimension (B×D×H,mm) |
Yttermått (B×D×H,mm) |
Genomsnittlig effekt (W) |
Bruttovikt (KG) |
Max. Last/hylla (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funktion
·Antar Schweiz original importerad fukt- och temperatursensor.
-Detta säkerställer hög precision vid användning, dessutom har torrskåpet för elektronik minnesfunktion, inget behov av att återställa efter strömavbrott.
·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont antistatisk pulversprutning.
- Solid struktur, utmärkt lastbärande, ytbehandling med 18 pulversprutningsprocesser, det statiska motståndsvärdet når 106 -108Ω.
· Utrustad med överfuktighetslarm + dörröppningslarm och dataloggningssystem.
x
·Kraftfull torrmodul med +15 års beräknad livslängd.
- Torrskåpet för elektronik använder multiporös molekylsil som torkmedel, den kan regenereras automatiskt, inga förbrukningsvaror och ingen ersättning behövs.
·Utmärkt lufttäthetsprestanda
- Hela torrskåpet använder det trycksatta låset för att minimera risken för fuktinfiltration.
Vad är 40â torrskåp för elektronik?
Climatest Symor® torrskåp för elektronik används för att kontrollera luftfuktighet inom 20%RH-60%RH, vilken luftfuktighetspunkt som helst i detta intervall kan ställas in fritt, torrskåpet för elektronik använder sig av den automatiska avfuktningstekniken.
Torrenheten är hjärtat i ett elektroniskt torrskåp, torrluftsskåp, den är gjord av syntetiskt torkmedel, som kan genereras automatiskt, och underhållsfritt, detta syntetiska torkmedels livslängd är + 15 år, inget behov av utbyte, inga kylningsdroppar, inga torkmedelspåsar, inget kväve behövs, hela avfuktningsprocessen är tyst och miljövänlig.
Den torra enheten använder det senaste syntetiska torkmedlet och formminneslegeringen inuti, även efter strömavbrott fortsätter det syntetiska torkmedlet att absorbera fukt, den inre luftfuktigheten bör inte stiga mer än 10%RH inom 24 timmar.
Torrskåp för elektronik antar hög noggrannhet Schweiz importerad RH och temperatursensor, sensorn styr automatiskt uppfriskningen och återvinningen av det syntetiska torkmedlet, med 2% noggrannhet.
Varför är torrskåp för elektronik nödvändigt i SMT-processen?
Med den ökande tillämpningen av torrskåp för elektronik, blir fuktkontrollerad lagring av elektroniska komponenter väsentligt inom den elektroniska tillverknings- och monteringsindustrin. De elektroniska komponenterna har märkts med fuktkänslig nivå (MSL) innan fabrik, IPC-standarden specificerar fuktighetskravet för integrerade kretsar under motsvarande MSL finns det för närvarande två huvudrekommendationer i standarden, det vill säga ><5%RH och ><10%RH lagring i ett avfuktat torrt förvaringsskåp eller torrlåda."För den uppackade MSD, när exponeringstiden inte överstiger 72 timmar kan den förvaras under angiven luftfuktighet (som under 10 % RF eller under 5 % RF) 5 gånger eller 10 gånger längre i ett torrt skåp för elektronik, golvlivslängden kan vara återhämtade sig.â
Normal förvaring |
Återflödesprocess |
||
|
|
|
|
Fukt i omgivningen tränger in i förpackningarna. |
Under uppvärmningen ökar vattenångtrycket, vilket separerar munstycket och hartset. |
Vattenångan fortsätter att expandera under uppvärmning och blåser upp förpackningarna. |
Vattenångan bryter sönder förpackningarna, vilket orsakar mikrosprickor. |
20%-60%RH-seriens avfuktningshastighet:
(Omgivningstemperatur 25 grader C, luftfuktighet 60 % RH)
Skillnaden mellan elektroniskt torrskåp och kväveskåp:
1. Kväveskåpet är fyllt med kvävgas för att pressa ut syret inuti skåpet, för att bilda en skyddsmiljö för inert gas, vilket kan förhindra att wafers, IC-chips och LED-chips oxideras. Kväveskåpet beror på kväverening för att möta låg luftfuktighet och lagring mot oxidation, kvävets renhet föreslås vara >99%, kväveskåp används ofta i mikroelektronik, halvledarindustrier. Det elektroniska torrskåpet är ett automatiskt torrskåp, avfuktande torrförvaringsskåp, som kan absorbera fukt och utsläpp till utsidan, för att bilda en lagringsmiljö med låg luftfuktighet, den har förmåga att kontrollera fuktigheten. 2. Kväveskåpet använder den inerta gasen för att skapa en syrefri eller syrefattig miljö, produkterna som placeras i kväveskåpet är i princip fuktsäker förpackning, oxidation är svår att inträffa. Det elektroniska torrskåpet kan bara kontrollera fukt, ingen antioxidationsfunktion, syrehalten är nästan densamma som omgivningen t miljö.
Egenskaper för torrskåp för elektronik
Oberoende modulär design: Detta torra skåp för elektronik antar en patenterad modulär design, temperatur- och luftfuktighetsdisplayen, kontrollsystemet, värmemodulen, torra moduler kan snabbt bytas ut, underhållet är enkelt, detta förbättrar underhållseffektiviteten avsevärt.
Miljödesign: Hela torrskåpet för elektronik producerar inte avfall som förorenar miljön. Denna modell är designad för långvarig användning, om maskinkroppens huvudstruktur är komplett, oförstörande, behöver bara regelbundet kontrollera och byta ut den felaktiga modulen, den kan användas för alltid, detta är den senaste gröna designen som överensstämmer med till miljöskydd.
Enkel hantering: Det finns inga komplicerade inställningar och personalen behöver ingen utbildning, maskinen behöver bara plugga in, den kan fungera helt automatiskt. Det är ett effektivt torrskåp av industrikvalitet för elektronik. Det sparar inte bara personalutbildningskostnader, utan förbättrar också avsevärt produktionseffektiviteten i fabriken.
Kalibreringspåminnelse: Sensordriften påverkar torrskåpet för elektronikens noggrannhet. För att följa ISO-förordningen erbjuds påminnelsefunktionen om utgångsdatum för kalibrering i denna modell. När sensorn går över de förinställda dagarna kommer decimaltecknet i styrenheten att blinka för att påminna användaren om att denna funktion effektivt sparar arbetskraft.
För mer information om torrskåp för elektronik, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, så återkommer vi så fort som möjligt, välkommen för eventuellt samarbete.
