För forskningslaboratorier, kvalitetskontrollavdelningar och forsknings- och utvecklingsteam,Bänktemperaturtestkammarerepresenterar frontlinjens försvar mot produktfel. Till skillnad från ingångstestkammare erbjuder bänkenheter ett kompakt fotavtryck. Oavsett om du testar elektroniska komponenter, PCB-kort, battericeller eller mobiler är det viktigt att förstå de tekniska specifikationerna för att generera repeterbara och övertygande data.
Den här guiden ger en omfattande och detaljerad analys av specifikationer, driftsegenskaper och inköpsriktlinjer.
När man utvärderar enBänktemperaturtestkammare, köpare fokuserar ofta enbart på lägsta och högsta temperaturgränser. För att hjälpa dig i din urvalsprocess har vi sammanställt standardspecifikationerna för en högpresterande, programmerbar temperaturtestkammare. Uppgifterna nedan representerar branschens riktmärke för enheter som sträcker sig från 22 till 36 liter – det bästa stället för laboratoriebänkskivor.
| Parameter | Standardspecifikation | Teknisk insikt |
| Intern volym | 12L / 22L / 36L (valbar) | 12L är idealisk för PCB-testning; 22L och 36L rymmer batteripaket eller större enheter. |
| Inre mått (BxDxH) | 310×230×200 mm (12L) till 400 x 300 x 300 mm (36L) | Säkerställ hyllbelastning och luftcirkulation. Packa inte prover över 3/2 av den inre volymen. |
| Yttre mått (BxDxH) | 500×540×650 mm (12L) till 640×730×920 mm (36L) | Kräver 30 cm utrymme på sidorna för ventilation |
| Nettovikt | 60 kg till 90 kg | Avgörande för betyg på bänkskivor. Se till att din arbetsbänk kan stödja den statiska belastningen plus dynamiska vibrationer. |
| Inre material | SUS304 rostfritt stål (borstad / spegel) | Ger rostbeständighet och hög reflektivitet för jämn temperaturfördelning. |
Detta är kärnan i temperaturtestkammaren. Siffrorna på databladet måste överensstämma med den verkliga fysiken. Var uppmärksam på "No-Load" kontra "Loaded" förhållanden.
| Parameter | Standardspecifikation | Teknisk insikt |
| Temperaturområde | -40°C till +130°C (Utökade alternativ: -20°C till +130°C) | -40°C är tillräckligt för de flesta kommersiella elektronik. |
| Temperaturfluktuationer | ± 0,5 °C | Representerar kortsiktig stabilitet vid en enda kontrollpunkt. Viktigt för statiska exponeringstester. |
| Temperaturens enhetlighet | <2,0 °C | Mäter temperaturvariationer över 9 punkter i den tomma arbetsytan. |
Tillförlitligheten bestäms till stor del av den "gyllene triangeln": kompressor, styrenhet och luftflöde.
| Parameter | Standardspecifikation | Teknisk insikt |
| Kylhastighet | 1,0 °C/min till 3,0 °C/min (+85°C till -40°C) | Medelkurs, ingen belastning |
| Uppvärmningshastighet | 3,0 °C/min till 5,0 °C/min (-40°C till +85°C) | Nichrome-värmare ger torr, känslig värme. Snabbare priser stresstestar isoleringen av din DUT. |
| Kompressor | Hermetisk eller Rotary (franska Tecumseh / Copeland) | Hermetic är tystare för labbanvändning; Rotary är mer hållbart för industriella cykler. |
| Kylmedel | R449A, R448A (låg GWP), R404A | EU:s F-Gas-regler fasar ut gaser med hög GWP. Se till att lokala miljölagar följs. |
| Luftcirkulation | Centrifugal Sirocco fläkt | Skapar ett luftkonvektionsfält. |
SymorEnheter för bänktemperaturtestkammare har utvecklats från enkla termostater till sofistikerade datainsamlingsplattformar.
Kontrollanten är hjärnan i operationen.
Den programmerbara styrenheten

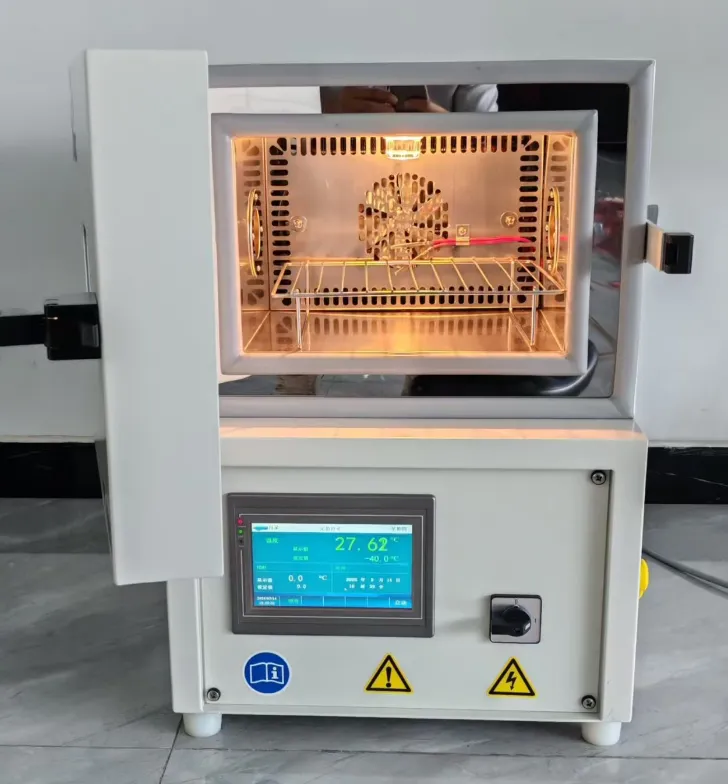

Bänktemperaturtestkammareanvända en 7-tums programmerbar LCD-pekskärmskontroll.
Programkapacitet: Minst 120 segment med 999 upprepade cykler.
Kommunikation: Standard RS-232, RS-485 och Ethernet (RJ-45) anslutning.
Export av historikdata: Ladda ner stöd för USB-minnen. Data bör exporteras direkt till Excel (.csv eller .xls) utan proprietär formatering.
Oberoende övertemperaturskydd: En separat mekanisk begränsare som bryter strömmen till värmaren om huvudregulatorn misslyckas.
Överbelastning av kylning: Högtrycksbrytare och termiska reläer för att skydda kompressorn.

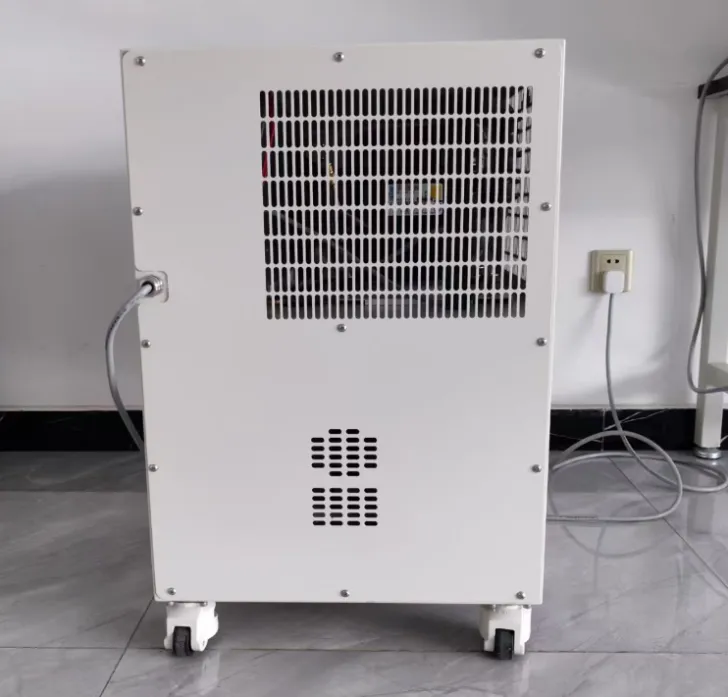

Kabelportar: Ett standard Φ 50 mm kabelhål (med silikonplugg) på sidan gör att du kan ansluta ström till ditt testprov (Live Load Monitoring) .
Ja, du kan testa produkter med energi, men du måste ta hänsyn till "Värmebelastningen".
När din produkt slås på inne i kammaren, avleder den energi i form av värme. Detta tillför extra "arbete" till kammarens kylsystem, särskilt om du försöker hålla en mycket låg temperatur (t.ex. -40°C).
Här är det professionella tillvägagångssättet:
1. Beräkna belastningen: Bestäm effekten på din enhet under test (DUT). En allmän tumregel är att för varje 100 watt DUT-värme tillför du 1°C värmebelastning till systemet.
2. Nedstämplingskurvor: De flesta tillverkare tillhandahåller ett diagram med "Live Load Capacity". Till exempel, vid +23°C kan en kammare klara 1000W, men vid -40°C sjunker detta till 250W.
3. Anslutning: Använd alltid den dedikerade sidokabelporten (Φ 50 mm) för att dra dina strömkablar till DUT. Kläm aldrig kablar i dörrtätningen, eftersom detta bryter den lufttäta integriteten och orsakar kraftig isbildning.
Temperaturens enhetlighetsspecifikationer (t.ex. ±1,0°C) mäts typiskt under "No-Load"-förhållanden. När du väl placerar prover inuti fungerar de som termiska barriärer. Luften måste strömma runt proverna för att värma eller kyla dem. Om du fyller kammaren mer än 30-40% av dess totala volym blockerar du luftflödet från centrifugalfläkten.
Lösningen: Lämna ett mellanrum på minst 10 cm runt fläktintaget (vanligtvis upptill eller bak). Använd perforerade hyllor för att tillåta vertikalt luftflöde.
Kylflänseffekt: Om dina prover är gjorda av tjock metall (aluminium eller stål), har de hög termisk massa. De kommer att värmas upp och svalna långsammare än luften, vilket skapar en tillfällig avvikelse (lag). Regulatorn kommer att korrigera detta under "blötläggningstiden" (håll).
Du bör kalibrera din kammare minst en gång var 12:e månad eller enligt ASTM E220 / ISO 17025-standarderna. Kalibrering är inte förhandlingsbar om du testar för FDA (Medical Devices), FAA (Aviation) eller Automotive (IATF 16949).
Processen: En certifierad tekniker placerar en "Datalogger" med 9 till 15 termoelement på specifika platser (hörn och mitt) av den tomma arbetsytan.
Vad mäts: De testar likformigheten (skillnaden mellan varmaste och kallaste punkten), fluktuation (stabilitet över tid) och noggrannhet (hur nära avläsningen är en NIST-spårbar standard).
Interna kontroller: Utför en daglig "tvåpunktskontroll" med ett isbad (0°C) och kokande vatten (100°C) med en handhållen referenssond för att säkerställa att kammaren inte har svävat mellan årliga certifieringar.
Välkommen tillkontakta vår Symor fabrik.
