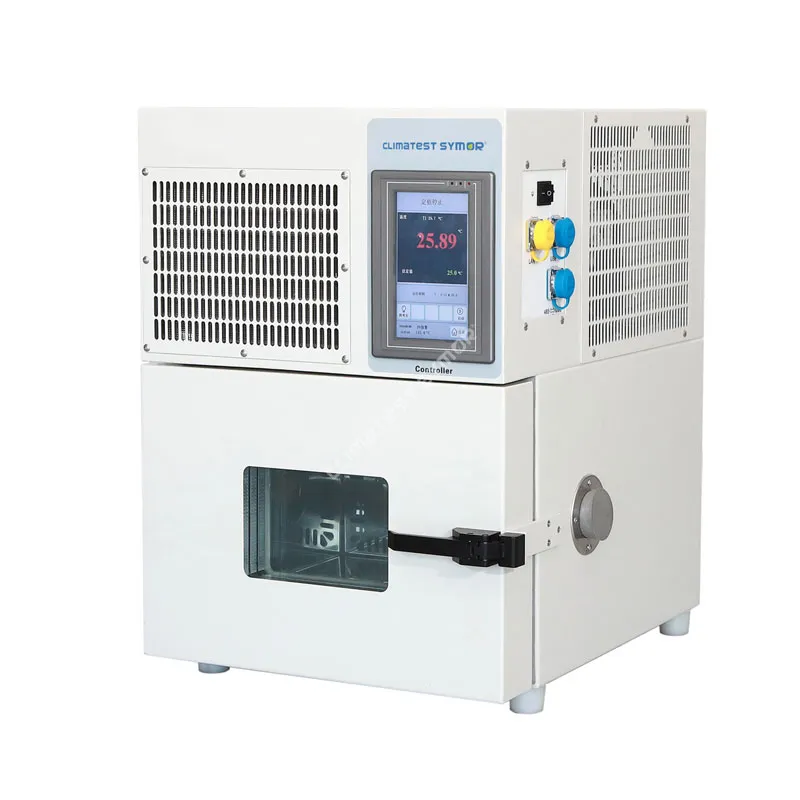

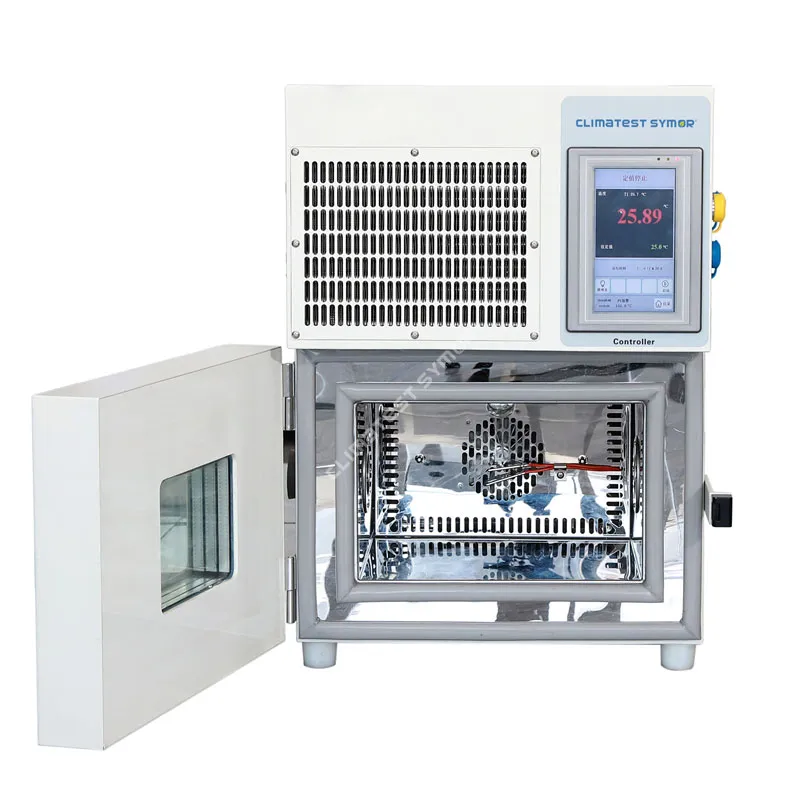

A Liten temperaturtestkammarelevererar exakt samma termisk spänningsavskärmningsförmåga som golvstående temperaturkammare, men inom ett utrymme som passar på en bänkskiva eller i ett fullsatt labb.
Utmaningen är att "liten" inte betyder "svagare". De kompakta minitemperaturtestkamrarna uppnår temperaturramphastigheter på 3°C till 5°C per minut samtidigt som de förbrukar mindre än 1,5KW effekt. Den här guiden ger en fullständig teknisk uppdelning av specifikationer för Small Temperature Test Chamber, inklusive prestandatabeller, mekanisk struktur och praktiska applikationsråd.
Kärntekniska specifikationer för en liten temperaturtestkammare Vid utvärdering av enLiten temperaturtestkammare, kan du inte lita på marknadsföringshypes. Professionella kunder frågar efter data. Nedan finns standardspecifikationerna för högpresterande kompakta temperaturtestkammare som sträcker sig från 12 liter till 36 liter intern volym – de vanligaste storlekarna för testning på komponentnivå.
| Parameter | Standardutbud | Teknisk anmärkning |
| Intern volym | 12L / 22L / 36L | 12L passar enstaka PCB- eller battericellstestning. 36L rymmer upp till 3 fordonssensorer samtidigt. |
| Invändiga mått (B x D x H) | 310×230×200 mm (12L) till 400 x 300 x 300 mm (36L) | Se till att din enhet under test (DUT) inte upptar mer än 2/3 av den inre ytan för att upprätthålla luftflödet. |
| Yttre mått (B x D x H) | 500×540×650 mm (12L) till 640×730×920 mm (36L) | De flesta enheter är designade för att passa laboratoriebänkar. |
| Nettovikt | 60 kg till 90 kg | Verifiera din arbetsbänks belastningsklass. |
| Inredningskonstruktion | SUS 304 rostfritt stål | Ger oxidationsbeständighet och möjliggör enkel rengöring |
| Exteriör konstruktion | Pulverlackerat kallvalsat stål | Rostbeständig, stabil egenskap |
Specifikationerna i denna tabell avgör om din Small Temperature Test Chamber uppfyller internationella teststandarder som IEC 60068-2-1 (kall) och IEC 60068-2-2 (torr värme).
| Parameter | Värde (standardmodell) | Kritisk insikt |
| Temperaturområde | -40°C till +130°C | -40°C täcker 95 % av kommersiell elektroniktestning. |
| Temperaturfluktuationer | ± 0,5°C | Mäter korttidsstabilitet vid en enda sensorpunkt. |
| Temperaturens enhetlighet | <2,0°C (@9 poäng) | Ingen belastning |
| Uppvärmningshastighet | 2,0-3,0°C/min i genomsnitt | Från -40°C till +85°C |
| Kylhastighet | 1,0-2,0°C/min i genomsnitt | Från +85°C till -40°C. Begränsad av kompressorns slagvolym vid låga temperaturer. |
| Temperaturupplösning | 0,1°C | Hög upplösning är avgörande för stabilitetstestning av MEMS-sensorer och oscillatorer. |
A Liten temperaturtestkammareär normalt integrerat i ditt befintliga arbetsflöde, datasystem och fysiska miljö.
Luftcirkulationssystem
Alla moderna kompakta kammare använder en konvektionsdesign med forcerad luft. En centrifugalfläkt monterad på den bakre väggen drar luft över en lamellvärmare och förångarslinga och distribuerar den sedan vertikalt genom perforerade sidokanaler. Lufthastigheten bör vara mellan 1,5 m/s och 3,0 m/s. Högre hastigheter förbättrar enhetligheten men kan kyla små, lätta prover snabbare än den programmerade ramphastigheten.
Kabelport och tillbehör
VarjeLiten temperaturtestkammaremåste inkludera en sidoport. Standarddiametern är 50 mm (2 tum). Porten inkluderar en plugg av silikongummi som bibehåller kammarens tätning samtidigt som kablarna kan passera igenom. För strömförsedda DUT:er, använd endast kabelporten – stäng aldrig luckan på kablar.

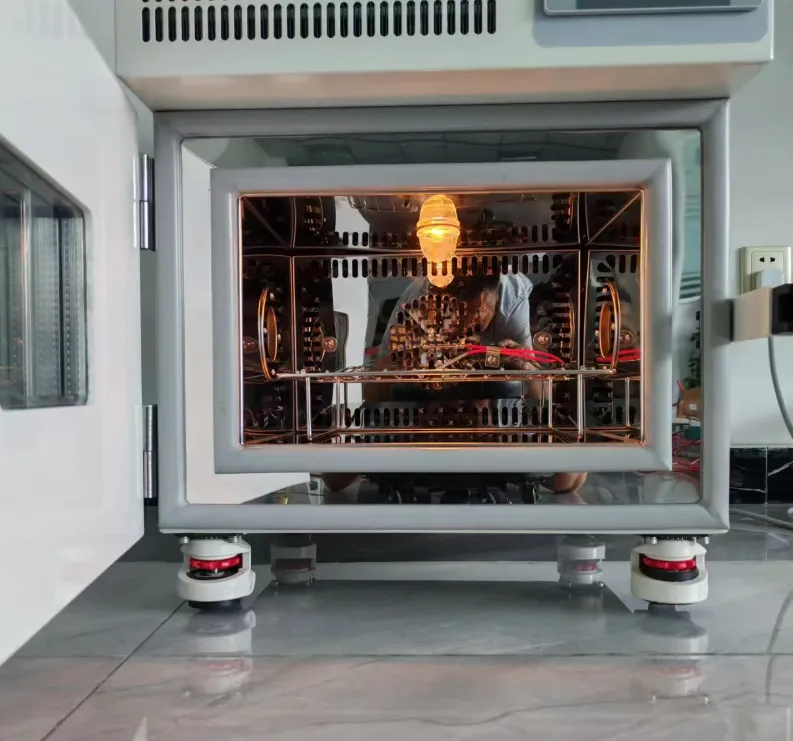

Hyllor och last
Standard mini temp kammare inkluderar en rostfritt stål hyllor. Maximal hyllbelastning varierar vanligtvis från 10 kg till 20 kg, med den nedre hyllan klassad för hela kammarens kapacitet.
Följande tre frågor representerar de vanligaste tekniska och operativa problemen som tas upp av laboratoriechefer, kvalitetsingenjörer och inköpsspecialister när de specificerar en liten temperaturtestkammare.
1: Hur beräknar jag rätt storlek på en liten temperaturtestkammare för mina testprover?
Du måste se till att ditt prov inte upptar mer än två tredjedelar av den inre volymen och att inget prov är inom 10 cm från någon innervägg.
En tredjedelsregeln är baserad på luftflödesdynamik. Till exempel, om du väljer en 36L liten temperaturtestkammare, bör din totala provvolym inte överstiga 24 liter. Här är den steg-för-steg beräkningsmetoden:
. Mät dina DUT-mått i centimeter: Längd x Bredd x Höjd.
. Beräkna enstaka provvolym i liter: (L x B x H) / 1 000.
. Multiplicera med antalet prover för att få den totala provvolymen.
Behåll dessutom utrymme för luftcirkulation. Luftreturkammaren är vanligtvis placerad på bakväggen. Blockering av detta med ett prov som är för högt kommer att orsaka stor temperaturförspänning. För tillförlitliga resultat, använd alltid de medföljande perforerade hyllorna och stapla aldrig prover direkt på kammargolvet.
2: Hur utför jag ett temperaturuniformitetstest (kartläggning) på min lilla temperaturtestkammare?
Du behöver en kalibrerad flerkanalig datalogger med minst 9 PT100-sensorer
Här är den professionella metoden:
. 9 PT100 tempsensor, kalibrerad till ±0,3°C noggrannhet
. Datalogger med 50ms till 1 sekunds samplingsfrekvens
. Kammararmatur eller trådställ (icke-metalliskt för att undvika värmeledning)
Testprocedur:
1. Placera de 9 sensorerna inuti den tomma kammaren på dessa platser:
. 8 hörn (vart och ett inom 50 mm från väggen
. Geometriskt centrum
2. Ställ in kammaren på tre börvärden du behöver: -40°C, +25°C och +85°C
3.Tillåt 30 minuters stabilisering (blötläggningstid) vid varje börvärde.
4. Logga temperaturdata i 30 minuter vid varje börvärde.
5. Beräkna enhetligheten som: (Högsta temperatur registrerad bland 9 punkter) minus (lägsta temperatur registrerad bland 9 punkter).
Godkänt kriterier: För en hög kvalitetLiten temperaturtestkammare, enhetlighet bör vara ≤2,0°C. Om din kammare överstiger 3,0°C enhetlighet, kontrollera om det finns en blockerad fläkt, en trasig värmare eller låg kylmedelsladdning. Utför detta test årligen och efter eventuell omplacering av kammaren.
