PCB Bakugn

Beskrivning

Climatest Symor® PCB-bakugnar finns i olika storlekar för att rymma olika material, och de kan även innehålla ytterligare funktioner som timers för att varna operatören när torkprocessen är klar. PCB-bakugn är ett viktigt verktyg i modern elektroniktillverkning för optimal kvalitetskontroll och effektiv produktion.

Specifikation

Hur fungerar en PCB-bakugn?

En PCB-bakugn använder varmluftskonvektionssystem, varmluft fördelas jämnt i hela kammaren. Ugnen är designad för att baka elektroniska komponenter i SMT produktionslinje.

När ugnen slås på börjar ett värmeelement att värmas upp. När elementet blir varmare värmer det upp luften inuti ugnen. Denna heta luft stiger sedan och cirkulerar genom hela kammaren och torkar proverna eller proverna som placerats inuti.

Ugnen har även fläktar eller fläktar som hjälper till att cirkulera luften snabbare och jämnare, en temperaturregulator används för att reglera temperaturen inne i ugnen och förhindra överhettning.

PCB-ugnen har en timer som låter användaren ställa in den torktid som krävs för de speciella proverna eller proverna. När den inställda tiden är slut stängs ugnen av automatiskt.

Sammantaget är PCB-bakugnen ett enkelt men effektivt instrument för att torka elektroniska komponenter i elektronisk tillverkningsindustri.

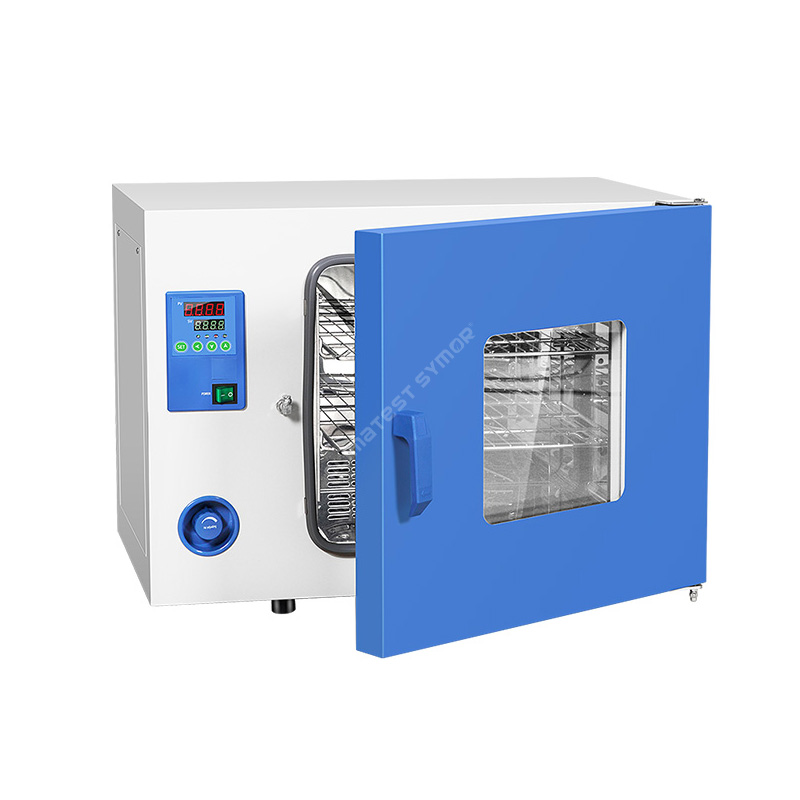

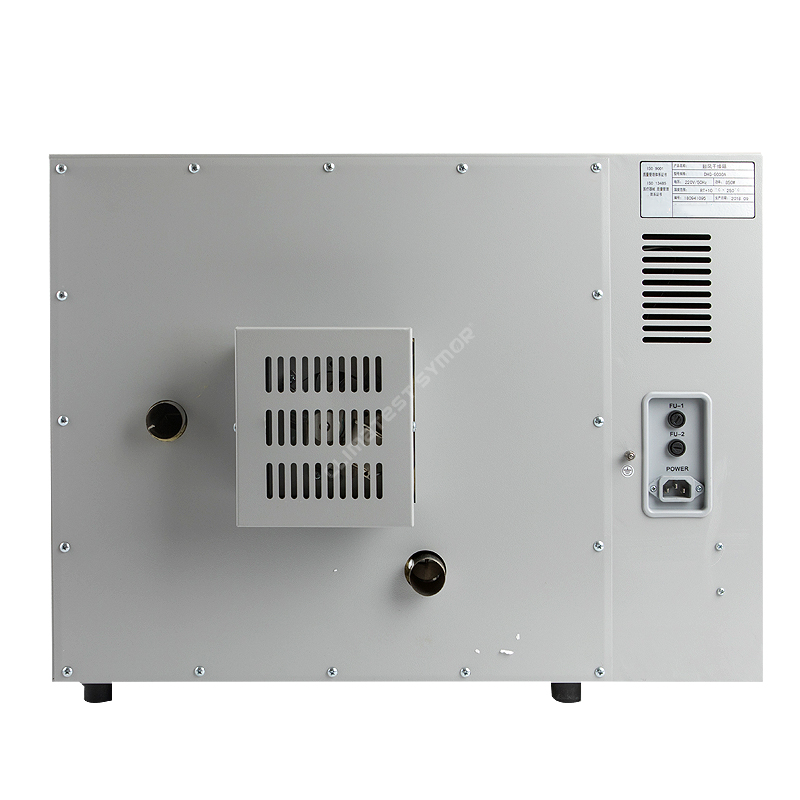

Strukturera

En PCB-bakugn är en typ av ugn som använder en fläkt för att cirkulera varmluft inuti ugnen. Ugnens struktur består vanligtvis av följande delar:

Utvändig ugn: Kroppen på en varmluftsugn är vanligtvis gjord av kallvalsade stålplåtar för hållbarhet och enkelt underhåll.

Invändig ugn: Den inre ugnen är utrymmet för att placera prover. Den är också gjord av rostfritt stål SUS304, och den är utformad för att jämnt fördela den uppvärmda luften i hela kammaren.

Värmeelement: Värmeelementet är ansvarigt för att generera värme inuti ugnen.

Fläkt: Fläkten cirkulerar varmluft i hela ugnen för att säkerställa en jämn varmluftsfördelning.

Kontrollpanel: Kontrollpanelen innehåller temperaturkontroller som låter dig justera temperatur, tid och andra inställningar.

Dörr: Dörren är tillverkad av härdat glas med ett handtag som gör det enkelt att observera.

Sammantaget samverkar kombinationen ovan för att skapa en enhetlig och effektiv uppvärmning i denna ugn.

Funktion

Här är några av nyckelfunktionerna i en PCB-ugn:

• Jämn uppvärmning: En PCB-bakugn använder ett system av värmeelement och fläktar för att jämnt leverera värme till ytan på kretskortet. Detta säkerställer att skivan härdas eller bakas jämnt, vilket är viktigt för högkvalitativa elektroniska komponenter.

• Exakt temperaturkontroll: En PCB-ugn har vanligtvis en digital kontrollpanel som noggrant reglerar temperaturen och gräddningstiden. Detta säkerställer att skivan utsätts för rätt temperatur och tid för optimal härdning.

• Justerbara hyllor: En PCB-bakugn har justerbara hyllor för att rymma olika storlekar av kretskort. Denna funktion säkerställer att brädorna är jämnt fördelade och exponeras för den varma luften för optimal torkning.

• Konstruktion i rostfritt stål: PCB-ugnar är tillverkade av rostfritt stål på insidan. Detta material är hållbart, lätt att rengöra och förhindrar korrosion.

• Säkerhetsfunktioner: En PCB-ugn har säkerhetsåtgärder som övertemperaturskydd för att skydda ugnen från överhettning.

Ansökan

PCB-bakugn används vanligtvis inom elektronisk tillverkningsindustri, för att torka elektroniska komponenter (tryckta kretskort) och härda beläggningar, lim och andra material.

SMD-paketet kan bli fuktigt på grund av klimatskäl, långtidsförvaring eller felaktig förvaring, fukten inuti paketet kommer att förångas och expandera på grund av återflödeslödningsuppvärmning, detta kan orsaka skador, som ledningsbortkoppling, eller minskad tillförlitlighet, detta kallas "popcorn" fenomen.

I J-STD-033-standarden föreslår det att SMD-förpackningar kan bakas vid 125 grader C för att återställa sin golvlivslängd, gräddningstiden varierar beroende på MSL/förpackningskroppens tjocklek. Torkugnen är det optimala valet, den ger olika temperaturer från 50 grader C till 125 grader C och effektivt avlägsnar fukt från MSD-förpackningar, detta hjälper i hög grad tillverkarna att förbättra produktionseffektiviteten och undvika den enorma förlusten av återkallelse av produkter på grund av undermåliga kvalitet.

Vad gör att en PCB-ugn överhettas?

Det finns flera orsaker till överhettning av PCB-ugnen, som inkluderar:

•Felaktig temperaturkontroll: Ett felaktigt temperaturkontrollsystem kan leda till en överhettning.

•Avbrott i konvektionsmekanismer: PCB-ugnar använder forcerad luftkonvektionsmekanismer för att ge värmen. Om systemet är blockerat kan det inte göra sig av med den alstrade värmen, vilket kan leda till överhettning.

•Skadade värmeelement: Värmeelementen i PCB-ugnen genererar den värme som behövs för att härda PCB:erna. När de är skadade eller utslitna kan dessa element överhettas, vilket leder till en överhettningssituation.

•Överbelasta ugnen: Att placera för många PCB i ugnen eller ladda dem för nära varandra kan leda till en överhettning. Detta beror på att bristen på utrymme kan hindra flödet av varm luft, vilket leder till överhettning.

Det är viktigt att omedelbart åtgärda eventuella överhettningsproblem med en PCB-ugn. Regelbundet underhåll och kontroller kan hjälpa till att identifiera och förhindra dessa problem.

Vanliga frågor

F: Hur rengör jag en PCB-ugn?

S: Du kan rengöra insidan av ugnen med milda rengöringsmedel eller tvålvatten, och gallren och brickorna kan diskas i diskmaskin. Det är viktigt att rengöra ugnen regelbundet för att behålla dess effektivitet.

F: Hur fungerar en PCB-bakugn?

S: En PCB-bakugn fungerar genom att cirkulera uppvärmd luft för att avlägsna fukt från föremålen som placeras inuti ugnen. En fläkt inne i ugnen blåser luft över värmeelementet, vilket värmer luften. Den uppvärmda luften cirkulerar sedan runt ugnens inre och tar bort fukt från föremålen inuti.

F: Hur underhåller jag en PCB-ugn?

S: Underhåll en PCB-torkugn genom att utföra regelbundna inspektioner, kontrollera och byta ut slitna delar och utföra regelbunden rengöring. Det rekommenderas att schemalägga rutinunderhåll och kontroller för att säkerställa att ugnen förblir i fungerande skick.
