Climatest Symor® PCB torkugnar finns i olika storlekar för att rymma olika material, och de kan även innehålla ytterligare funktioner som timers för att varna operatören när torkprocessen är klar. PCB torkugn är ett viktigt verktyg i modern elektroniktillverkning för optimal kvalitetskontroll och effektiv produktion.

Specifikation

Arbetsprincip

En PCB-torkugn använder ett lufttvingat konvektionssystem, varm luft fördelas jämnt i hela kammaren. Ugnen är designad för att baka elektroniska komponenter i SMT produktionslinje.

När ugnen slås på börjar ett värmeelement att värmas upp. När elementet blir varmare värmer det upp luften inuti ugnen. Denna heta luft stiger sedan och cirkulerar genom hela kammaren och torkar proverna eller proverna som placerats inuti.

Ugnen har även fläktar eller fläktar som hjälper till att cirkulera luften snabbare och jämnare, en temperaturregulator används för att reglera temperaturen inne i ugnen och förhindra överhettning.

PCB-torkugnen har en timer som låter användaren ställa in den torktid som krävs för de speciella proverna eller proverna. När den inställda tiden är slut stängs ugnen av automatiskt.

Sammantaget är PCB-torkugnen ett enkelt men effektivt instrument för att torka elektroniska komponenter i elektronisk tillverkningsindustri.

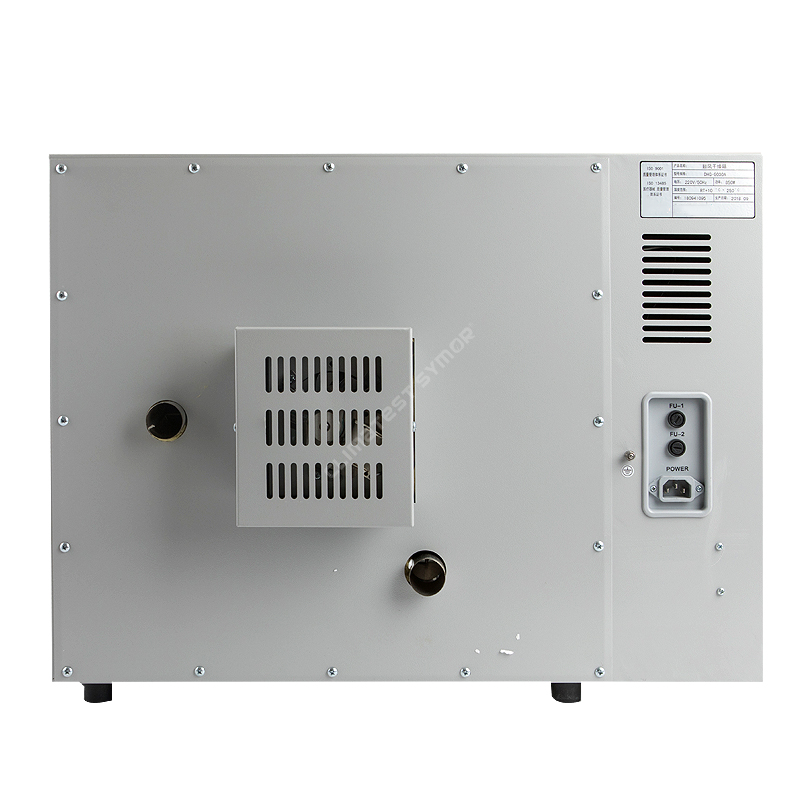

Strukturera

En PCB-torkugn, även känd som PCB-bakugn, är en typ av ugn som använder en fläkt för att cirkulera varmluft inuti ugnen. Ugnens struktur består vanligtvis av följande delar:

Utvändig ugn: Kroppen på en varmluftsugn är vanligtvis gjord av kallvalsade stålplåtar för hållbarhet och enkelt underhåll.

Invändig ugn: Den inre ugnen är utrymmet för att placera prover. Den är också gjord av rostfritt stål SUS304, och den är utformad för att jämnt fördela den uppvärmda luften i hela kammaren.

Värmeelement: Värmeelementet är ansvarigt för att generera värme inuti ugnen.

Fläkt: Fläkten cirkulerar varmluft i hela ugnen för att säkerställa en jämn varmluftsfördelning.

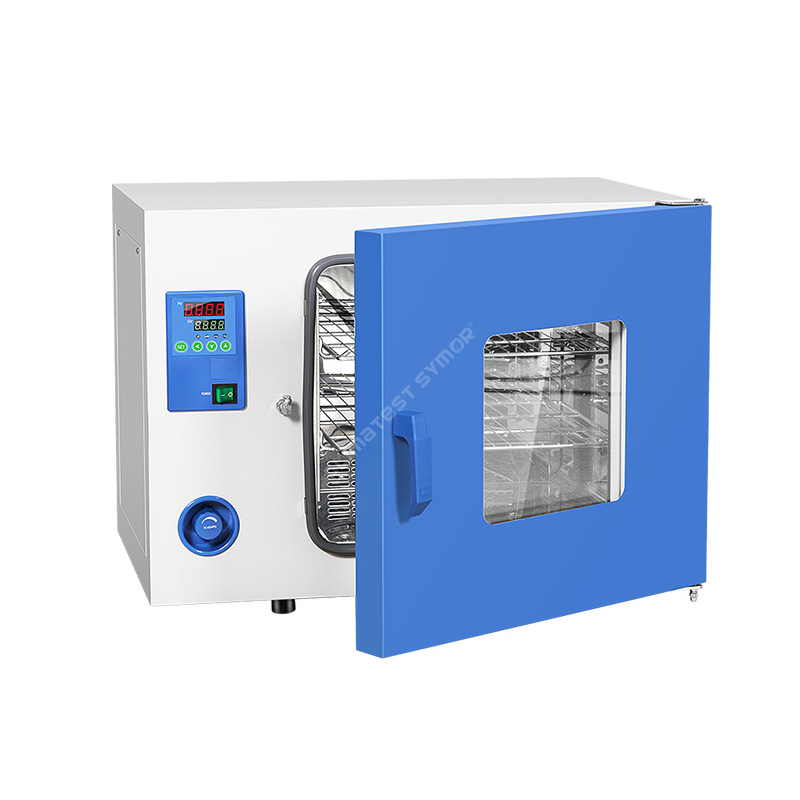

Kontrollpanel: Kontrollpanelen innehåller temperaturkontroller som låter dig justera temperatur, tid och andra inställningar.

Dörr: Dörren är tillverkad av härdat glas med ett handtag som gör det enkelt att observera.

Sammantaget samverkar kombinationen ovan för att skapa en enhetlig och effektiv uppvärmning i denna ugn.

Funktion

Här är några av nyckelfunktionerna i en PCB-torkugn:

• Jämn uppvärmning: En PCB-torkugn använder ett system av värmeelement och fläktar för att leverera varm luft jämnt till ytan på kretskortet. Detta säkerställer att kortet torkas eller härdas jämnt, vilket är avgörande för högkvalitativa elektroniska komponenter.

• Exakt temperaturkontroll: En PCB-torkugn använder en digital kontrollpanel för att exakt styra temperaturen och torktiden. Detta säkerställer att skivan utsätts för rätt temperatur och varaktighet för optimal torkning eller härdning.

• Justerbara ställ: En PCB-torkugn har vanligtvis justerbara hyllor för att rymma olika storlekar av kretskort. Denna funktion säkerställer att brädorna är jämnt fördelade och exponeras för den varma luften för optimal torkning.

• Konstruktion av rostfritt stål: En PCB-torkugn är vanligtvis konstruerad med rostfritt stål på de inre ytorna för hållbarhet, enkelt underhåll och motståndskraft mot korrosion.

• Säkerhetsfunktioner: En PCB-torkugn har vanligtvis säkerhetsåtgärder som övertemperaturskydd för att skydda ugnen från överhettning.

Ansökan

PCB-torkugn används ofta inom den elektroniska tillverkningsindustrin, för att torka elektroniska komponenter (Printed Circuits Boards) och härda beläggningar, lim och andra material, här låt oss illustrera hur en PCB-torkugn används i SMT-industrin:

SMD-paketet kan bli fuktigt på grund av klimatskäl, långtidsförvaring eller felaktig förvaring, fukten inuti paketet kommer att förångas och expandera på grund av återflödeslödningsuppvärmning, detta kan orsaka skador, som ledningsbortkoppling, eller minskad tillförlitlighet, detta kallas "popcorn" fenomen.

I J-STD-033-standarden föreslår det att SMD-förpackningar kan bakas vid 125 grader C för att återställa sin golvlivslängd, gräddningstiden varierar beroende på MSL/förpackningskroppens tjocklek. Torkugnen är det optimala valet, den ger olika temperaturer från 50 grader C till 125 grader C och effektivt avlägsnar fukt från MSD-förpackningar, detta hjälper i hög grad tillverkarna att förbättra produktionseffektiviteten och undvika den enorma förlusten av återkallelse av produkter på grund av undermåliga kvalitet.

Vad orsakar en PCB-torkugn överhettning?

Det finns flera anledningar till att en ugn kan överhettas, inklusive:

•Fullständig termostat: Termostaten är ansvarig för att reglera ugnstemperaturen. Om den är felaktig kan det hända att den inte avläser temperaturen korrekt, vilket resulterar i att ugnen värms upp över den inställda temperaturen.

• Trasigt värmeelement: Värmeelementet ger den värme som behövs för matlagning eller bakning. Om den är trasig kan den fortsätta att generera värme även när ugnen är avstängd, vilket gör att den överhettas.

• Blockerade luftventiler: Ventilationsventilerna är nödvändiga för korrekt luftcirkulation i ugnen. Om de är blockerade kommer värmen att förbli instängd inuti, vilket gör att ugnen överhettas.

•Skadad dörrpackning: Dörrpackningen försluter ugnsluckan tätt och förhindrar att värme strömmar ut. Om den är skadad kan värme läcka ut, vilket gör att ugnen överhettas.

Sammantaget är det viktigt att regelbundet underhålla din ugn och åtgärda eventuella problem så snart de uppstår för att förhindra överhettning och för att säkerställa säker drift.

Vanliga frågor

F: Hur rengör jag en PCB-torkugn?

S: Rengöring av en varmluftstorkugn beror på vilken typ av material som används för att bygga ugnen. Du kan rengöra insidan av ugnen med milda rengöringsmedel eller tvålvatten, och gallren och brickorna kan diskas i diskmaskin. Det är viktigt att rengöra ugnen regelbundet för att behålla dess effektivitet.

F: Hur fungerar en PCB-torkugn?

S: En PCB-torkugn fungerar genom att cirkulera uppvärmd luft för att avlägsna fukt från föremålen som placeras inuti ugnen. En fläkt inne i ugnen blåser luft över värmeelementet, vilket värmer luften. Den uppvärmda luften cirkulerar sedan runt ugnens inre och tar bort fukt från föremålen inuti.

F: Hur underhåller jag en PCB-torkugn?

S: Underhåll en PCB-torkugn genom att utföra regelbundna inspektioner, kontrollera och byta ut slitna delar och utföra regelbunden rengöring. Det rekommenderas att schemalägga rutinunderhåll och kontroller för att säkerställa att ugnen förblir i fungerande skick.
