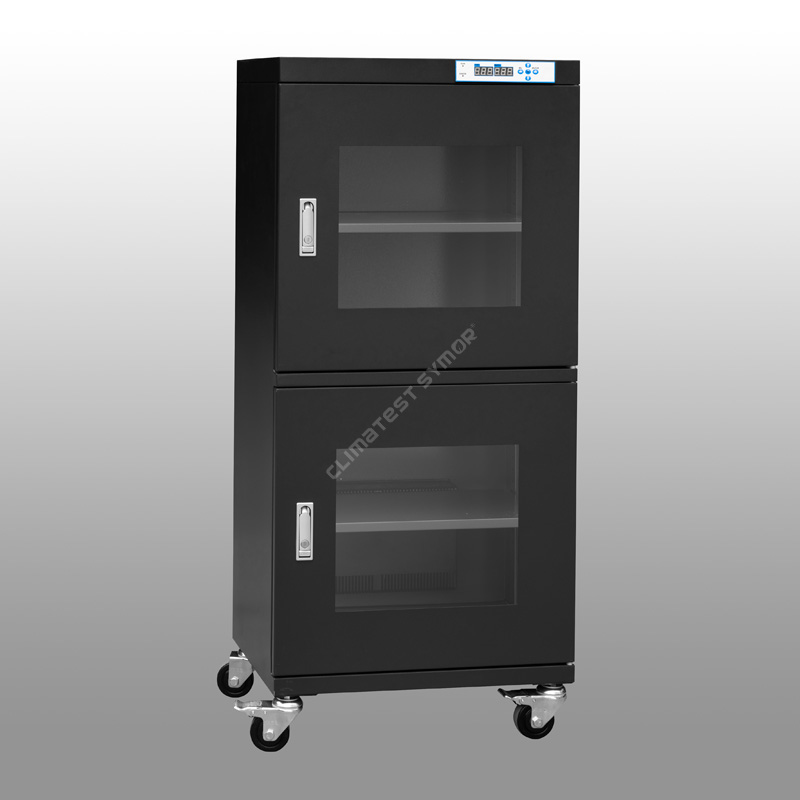

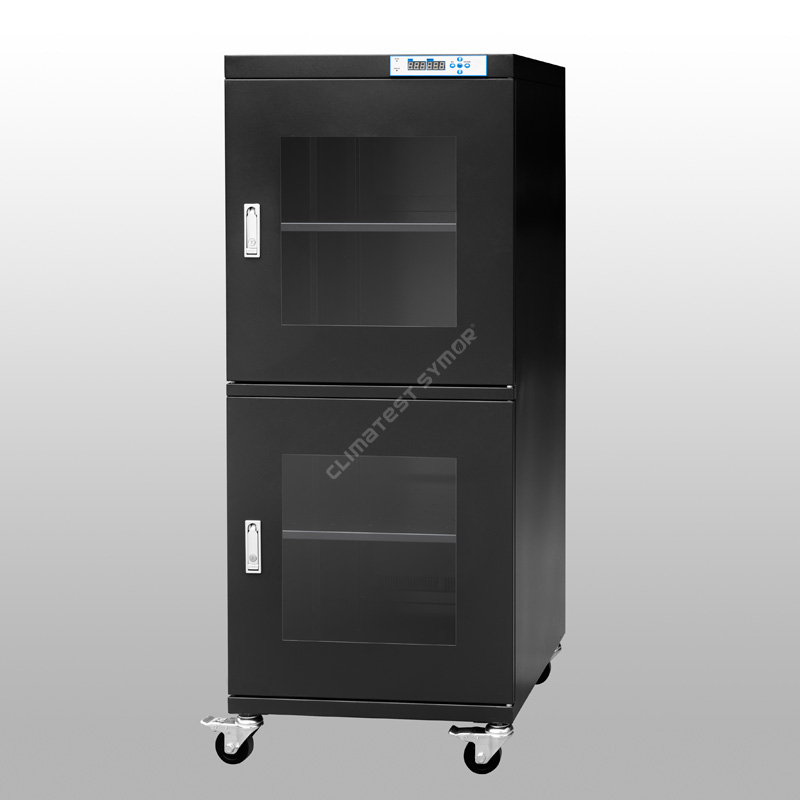

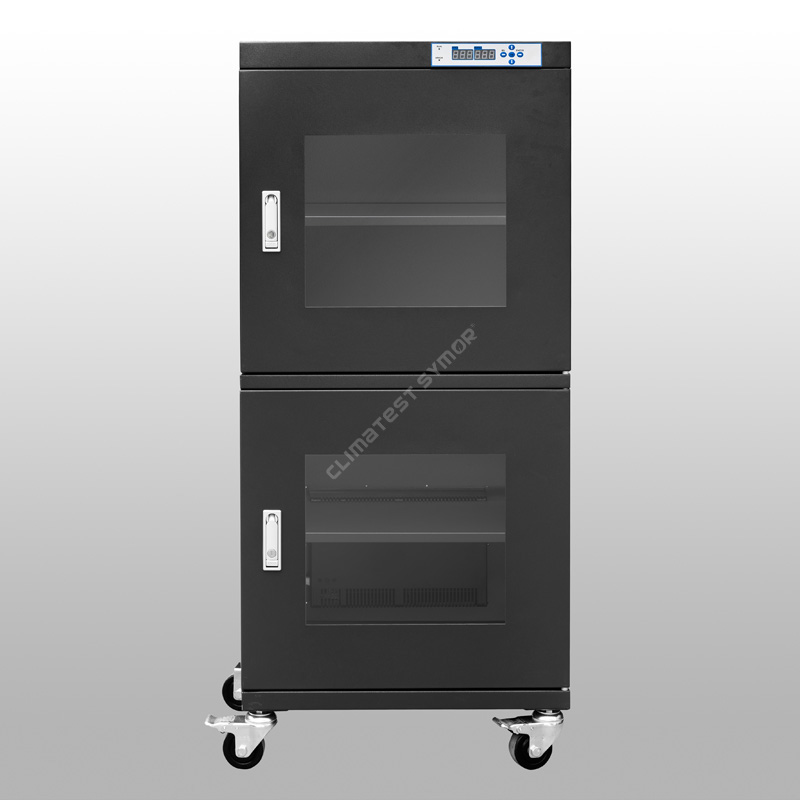

Torrskåp för elektroniska integrerade chips

Beskrivning

Climatest Symor® Torrskåp för elektroniska integrerade chip, även kallade förvaringsskåp med låg luftfuktighet, används för långtidsförvaring av elektroniska komponenter, som SMT-element, PCB-kort, SMD-tejper, rulle & tejper, det ger en långtidsavfuktning på <10%RH miljö, dessa torrskåp för elektroniska integrerade chips följer IPC/JEDEC J-STD-033-standarden.

Torrskåp för elektroniska integrerade chipspecifikationer

Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg

Torrskåp för elektroniska integrerade chips-funktion

·Antar Schweiz original importerad fukt- och temperatursensor.

-Detta säkerställer hög noggrannhet vid användning, torrskåpen för elektroniska integrerade chips har minnesfunktion, inget behov av att återställa efter strömavbrott.

·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.

- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 10⁶ -10⁸Ω, också med stark korrosionsbeständighet.

·3,2 mm högintensivt härdat glasfönster för bättre observation.

- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta torrskåp för elektroniska integrerade chipstätningsprestanda är utmärkt.

·Med minnesfunktion behöver du inte återställa efter strömavbrott.

-Torrskåpen för elektroniska integrerade chips kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.

·Kraftfull torr enhet med +15 års beräknad livslängd.

- Torrskåpen för elektroniska integrerade chips antar 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, inget behov av utbyte.

·Universella hjul installerade i botten, ESD-säkra.

- Förstärkta PU-hjul är installerade i botten av torrskåp för elektroniska integrerade chips, två främre med bromsar för enkel flyttning och stopp.

Vad är Climatest Symor® torrskåp för elektroniska integrerade chips, elektroniska fuktsäkra skåp?

Climatest Symor® torrskåp för elektroniska integrerade chips, är en kapsling med elektronisk fuktighetskontroll som automatiskt bibehåller ett stabilt värde för relativ fuktighet (RH), torrskåpen för elektroniska integrerade chips finns i olika storlekar och former, det kan hålla <10%RH låg luftfuktighetsmiljö tillförlitligt, med exakt RH-kontroll, anslut bara till din strömkälla och ställ in RH-värdet på LED-kontrollern, det kommer att fungera automatiskt.

Hur påverkar torrskåp för elektroniska integrerade chips SMT-produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på lagringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan torrskåpen för elektroniska integrerade chips nå ett mycket lågt luftfuktighetsvärde, avfuktnings- och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.

torra skåp för elektroniska integrerade chips kan bibehålla <10 % relativ luftfuktighet, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033-standarden specificerar standarden för hantering, packning, frakt och användning av fukt /Reflow Sensitive Surface Mount Devices.â, det kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du ett torrskåp för elektroniska integrerade chips för att lagra SMD?

MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når till viss del blir SMD fuktig och misslyckades.
MSD lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, torrskåp för elektroniska integrerade chips ger en effektiv lagringslösning, torrskåpen för elektroniska integrerade chips prestanda bestämmer SMD-lagringseffekten, ett professionellt torrskåp för elektroniska integrerade chips bör uppnå låg fukt, antistatiska och snabba avfuktningsfunktioner.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® torra skåp för elektroniska integrerade chips anta Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.

Applicering av torrskåp för elektroniska integrerade chips

torra skåp för elektroniska integrerade chips är väsentliga i tillverkningsindustrin för elektronik/halvledar, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.

Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.

<10%RH-seriens avfuktningshastighet:

Öppna dörren 30 sekunder och stäng sedan, fuktigheten återgår till <10%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)

VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?

1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorvagn (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.

2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet.
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög kostnad.

3. Förvaringsskåp med låg luftfuktighet
âMetod: De fuktkänsliga komponenterna placeras i ett förvaringsskåp med låg luftfuktighet, koppla bara in, maskinen kommer automatiskt att fungera och nå mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Från ovanstående jämförelse ger torra skåp för elektroniska integrerade chips dig högre effektivitet och lägre kostnad, det är det mest kostnadseffektiva alternativet i det långa loppet.

Vi tillhandahåller torrskåp för elektroniska integrerade chipslösningar till nedanstående industrier:

Fördelar med torrskåp för elektroniska integrerade chips

Vad är skillnaden mellan torrskåp för elektroniska integrerade chips och kväveskåp?

1.Arbetsprincip
Förvaringsskåp med låg luftfuktighet använder fysisk fuktabsorberande, kärndelen är torr enhet, torrenheten justerar automatiskt de fuktabsorberande och utmattande cirkulationsprocesserna, det finns olika RH-intervall för ditt val, såsom 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det beror på dina specifika krav.
Kväveskåp använder N2-gasrening, den ifyllda N2-gasen trycker inneluften utanför, sedan sänks RH till inställt värde, det finns en N2-flödesmätare, magnetventil och N2-modul utrustad på kväveskåpet för kontrolländamål, luftfuktigheten är 1-60% RH justerbar, men den behöver kontinuerlig N2-tillförsel, kostnaden är hög.

2.Avfuktningshastighet
Avfuktningshastigheten för kväveskåpen är snabbare än torrskåpen för elektroniska integrerade chip, när N2 rusar in i skåpet kan den inre RH nå 1%RH inom några minuter, dock måste det elektroniska torrskåpet uppleva RH absorberande och utmattande processer , är det långsammare, normalt inom 10-30 minuter, beroende på specifikt RH-intervall.

3.Ansökan
Om produkterna bara är fuktkänsliga är torrskåp för elektroniska integrerade chips det bästa valet, om produkterna är både fuktkänsliga och syrekänsliga, som koppar, kristall, silver, så är N2-skåp bättre.
