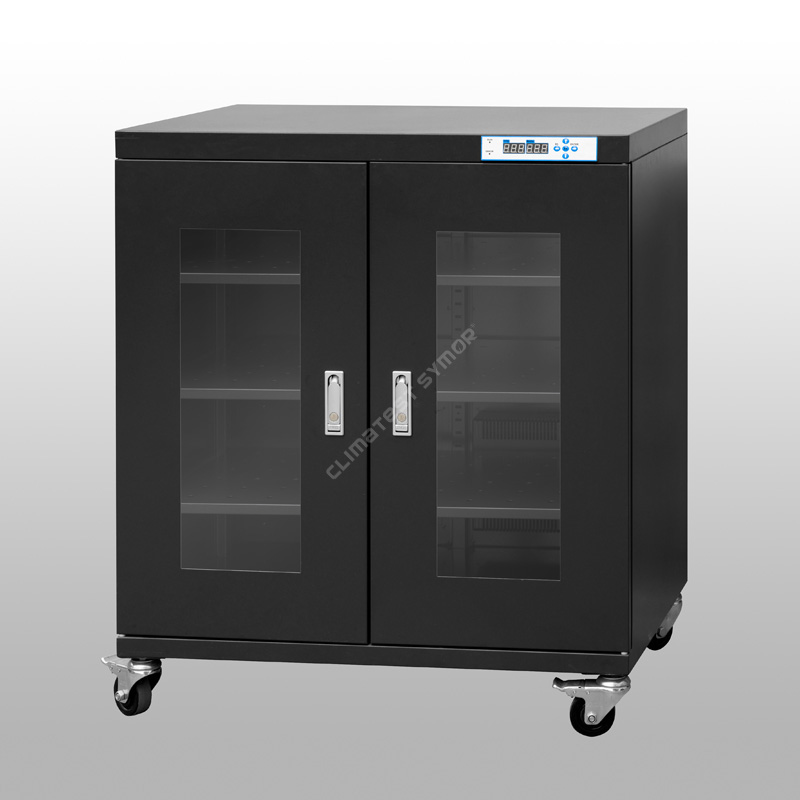

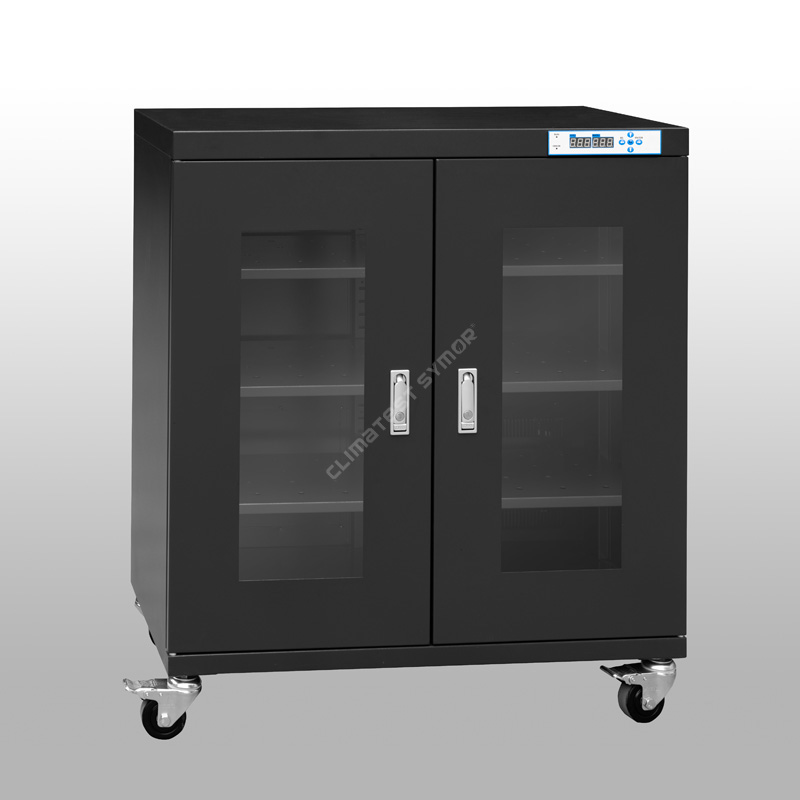

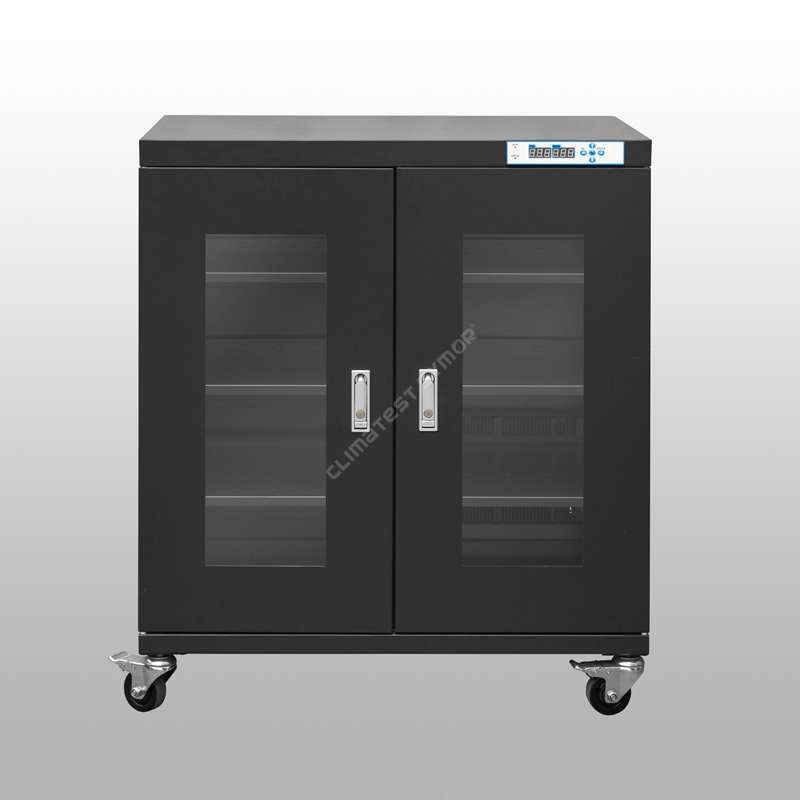

SMD fuktkontrollskåp

Beskrivning

Climatest Symor® SMD fuktkontrollskåp skyddar dina elektroniska komponenter från sprickbildning och icke-effektiv svetsning i SMT produktionslinje, det ger en långsiktig <10%RH avfuktande miljö, som effektivt förlänger livslängden och golvlivslängden för PCB-kortet och IC-chips, dessa SMD fuktkontrollskåp följer IPC/JEDEC J-STD-033 standard.

Specifikation

Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg

Funktion

·Antar Schweiz original importerad fukt- och temperatursensor.

-Detta säkerställer hög noggrannhet vid användning, SMD-fuktkontrollskåpet har minnesfunktion, inget behov av att återställas efter strömavbrott.

·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.

- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 10⁶ -10⁸Ω, också med stark korrosionsbeständighet.

·3,2 mm högintensivt härdat glasfönster för bättre observation.

- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta SMD-fuktkontrollskåps tätningsprestanda är utmärkt.

·Med minnesfunktion behöver du inte återställa efter strömavbrott.

-SMD-fuktighetsstyrningsskåpet kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.

·Kraftfull torr enhet med +15 års beräknad livslängd.

- SMD-fuktkontrollskåpet använder 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, ingen ersättning behövs.

·Universella hjul installerade i botten, ESD-säkra.

- Förstärkta PU-hjul är installerade i botten av SMD fuktkontrollskåp, två främre med bromsar för enkel flyttning och stopp.

Vad är Climatest Symor® SMD fuktkontrollskåp, torrförvaringsskåp, SMT torrskåp?

Climatest Symor® SMD fuktkontrollskåp, är en kapsling med elektronisk fuktighetskontroll som automatiskt upprätthåller ett stabilt relativ fuktighetsvärde (RH), SMD fuktighetskontrollskåpet finns i olika storlekar och former, det kan hålla <10%RH låg luftfuktighet på ett tillförlitligt sätt, med exakt RH-kontroll, anslut bara till din strömkälla och ställ in RH-värde på LED-kontrollern, det kommer att fungera automatiskt.

Hur påverkar SMD fuktkontrollskåp SMT-produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på lagringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan SMD-fuktkontrollskåpet nå ett mycket lågt luftfuktighetsvärde, den avfuktande och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.

SMD fuktkontrollskåp kan bibehålla <10 % relativ luftfuktighet, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033 standard specificerar standarden för hantering, packning, frakt och användning av fukt/återflöde Känsliga ytmonterade enheter.â, det kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du ett SMD fuktkontrollskåp för att lagra SMD?

MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når till viss del blir SMD fuktig och misslyckades.
MSD-lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, SMD-fuktkontrollskåp ger en effektiv förvaringslösning, SMD-fuktkontrollskåpets prestanda bestämmer SMD-lagringseffekten, ett professionellt SMD-fuktkontrollskåp bör uppnå låg luftfuktighet, antistatisk och snabb avfuktning funktioner.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® SMD fuktkontrollskåp anta Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.

Applicering av SMD fuktkontrollskåp

SMD-fuktkontrollskåp är avgörande i tillverkningsindustrin för elektronik/halvledarindustrin, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.

Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.

<10%RH-seriens avfuktningshastighet:

Öppna dörren 30 sekunder och stäng sedan, fuktigheten återgår till <10%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)

VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?

1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikator (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.

2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet.
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög kostnad.

3. Förvaringsskåp med låg luftfuktighet
âMetod: De fuktkänsliga komponenterna placeras i ett förvaringsskåp med låg luftfuktighet, koppla bara in, maskinen kommer automatiskt att fungera och nå mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Från ovanstående jämförelse ger SMD fuktkontrollskåp dig högre effektivitet och lägre kostnad, det är det mest kostnadseffektiva alternativet i det långa loppet.

Vi tillhandahåller SMD-lösningar för fuktkontrollskåp till nedanstående industrier:

Fördelar med SMD fuktkontrollskåp

Vad är skillnaden mellan fuktkontrollskåp och kväveskåp?

1.Arbetsprincip
Fuktkontrollskåp använder fysisk fuktabsorberande, kärndelen är torr enhet, torrenheten justerar automatiskt de fuktabsorberande och utmattande cirkulationsprocesserna, det finns olika RH-intervall för ditt val, såsom 20-60%RH/10-20%RH /<10%RH/<5%RH/<3%RH, det beror på dina specifika krav.

Luftfuktighetsskåp använder N2-gasrening, N2-gasen som fylls på trycker inneluften utanför, sedan sänks RH till inställningsvärdet, det finns en N2-flödesmätare, magnetventil och N2-modul utrustad på kväveskåpet för kontrolländamål, luftfuktigheten är justerbar 1-60%RH, men den behöver kontinuerlig N2-tillförsel, kostnaden är hög.

2.Avfuktningshastighet
Avfuktningshastigheten för kväveskåpen är snabbare än fuktkontrollskåpen, när N2 rusar in i skåpet kan den inre RH nå 1%RH inom några minuter, men det elektroniska torrskåpet måste uppleva RH-absorberande och utmattande processer, det är långsammare, normalt inom 10-30 minuter, beroende på specifikt RH-intervall.

3.Ansökan
Om produkterna bara är fuktkänsliga är fuktkontrollskåp det bästa valet, om produkterna är både fuktkänsliga och syrekänsliga, som koppar, kristall, silver, så är N2-skåp bättre.

För mer information om SMD fuktkontrollskåp, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, vi kommer att få tillbaka dig så fort som möjligt, välkommen för eventuellt samarbete.
