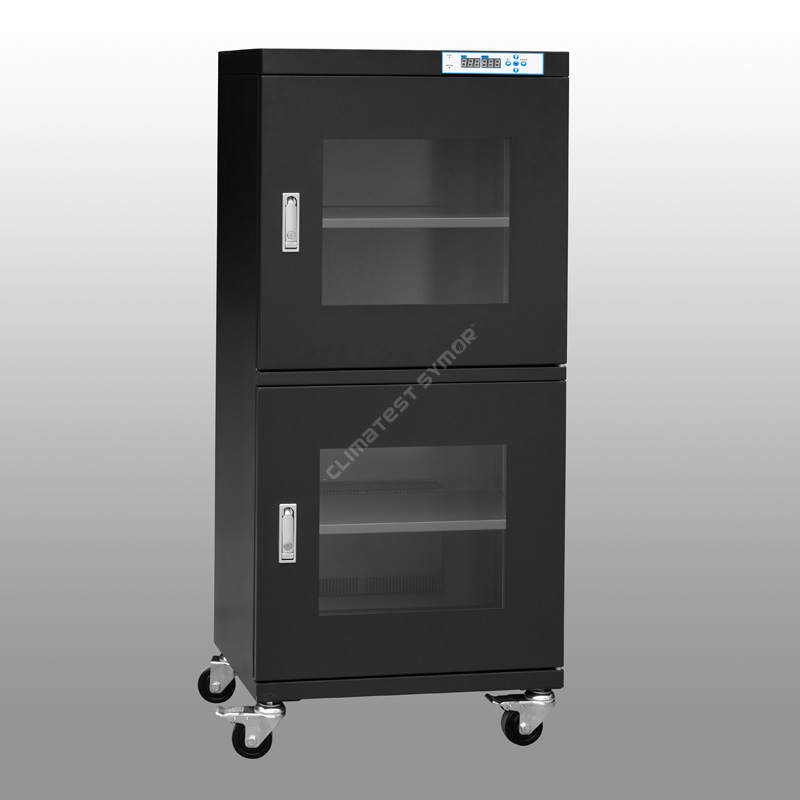

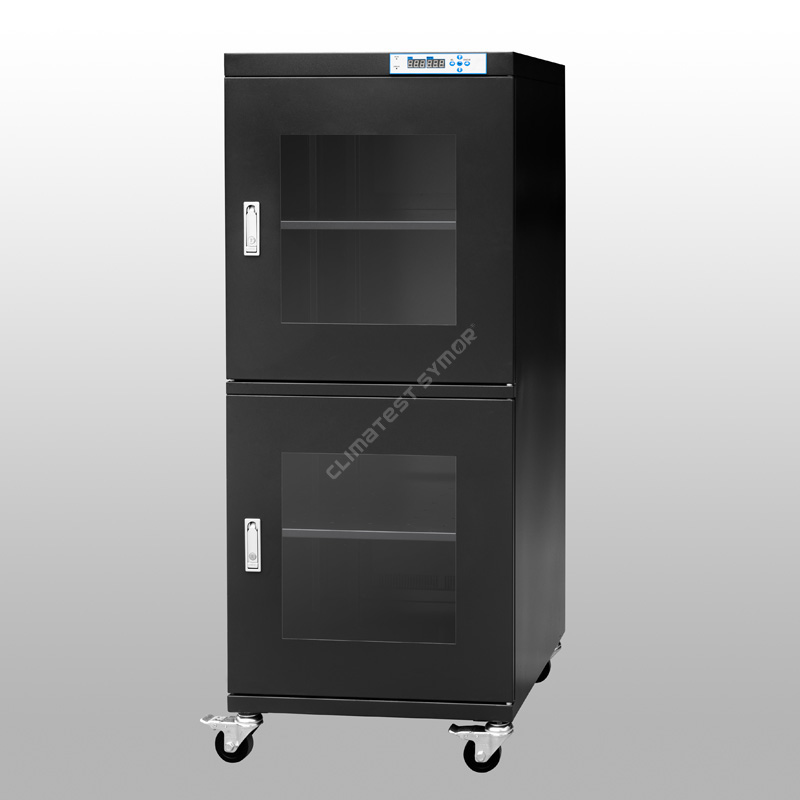

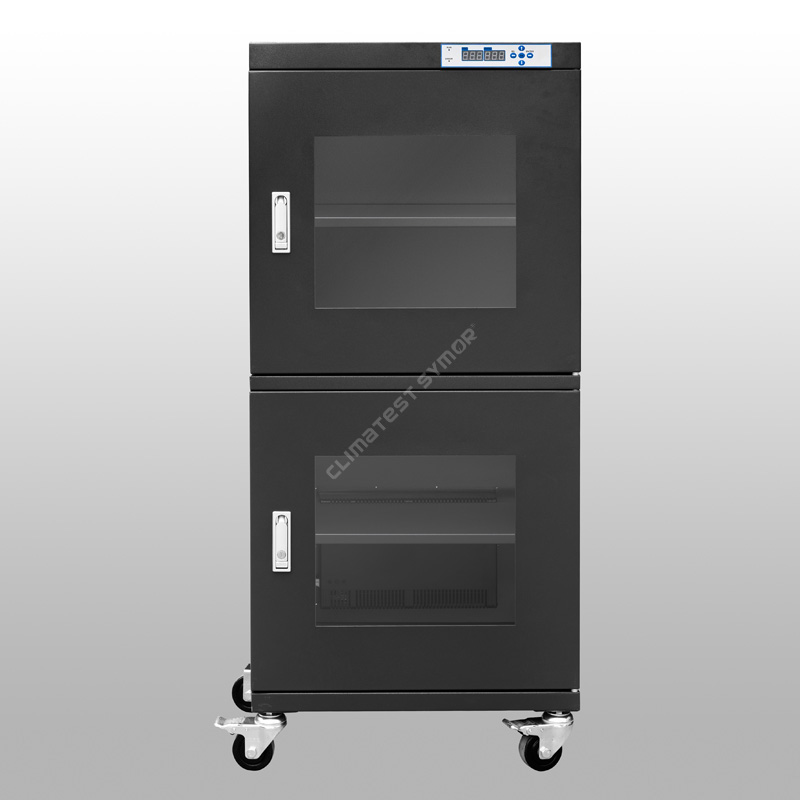

ESD Safe Torrskåp

Beskrivning

Climatest Symor® ESD-säkra torrskåp skyddar dina elektroniska komponenter från sprickor och icke-effektiv svetsning i SMT-produktionslinjen, det ger en långsiktig <10%RH avfuktningsmiljö, som effektivt förlänger livslängden och golvlivslängden för PCB-kortet och IC-chips, dessa ESD-säkra torrskåp följer IPC/JEDEC J-STD-033-standarden.

Specifikation

Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg

Funktion

·Antar Schweiz original importerad fukt- och temperatursensor.

-Detta säkerställer hög noggrannhet vid användning, de ESD-säkra torrskåpen har minnesfunktion, inget behov av att återställa efter strömavbrott.

·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.

- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 10⁶ -10⁸Ω, också med stark korrosionsbeständighet.

·3,2 mm högintensivt härdat glasfönster för bättre observation.

- Platt presslås av zinklegering, med perfekt lufttäthet och stöldskyddsfunktion, detta ESD-säkra torrskåps tätningsprestanda är utmärkt.

·Med minnesfunktion behöver du inte återställa efter strömavbrott.

-De ESD-säkra torrskåpen kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.

·Kraftfull torr enhet med +15 års beräknad livslängd.

- De ESD-säkra torrskåpen använder 4A-torrenhet för molekylsikt, den mest avancerade tekniken, den kan regenereras automatiskt, inget behov av utbyte.

·Universella hjul installerade i botten, ESD-säkra.

- Förstärkta PU-hjul är installerade i botten av ESD-säkra torrskåp, två främre med bromsar för enkel flyttning och stopp.

Vad är Climatest Symor® ESD-säkra torrskåp, fuktkontrollerad torkning och förvaringsskåp?

Climatest Symor® ESD-säkra torrskåp, är en kapsling med elektronisk fuktighetskontroll som automatiskt upprätthåller ett stabilt värde för relativ fuktighet (RH), de ESD-säkra torrskåpen finns i olika storlekar och former, det kan hålla <10%RH låg luftfuktighet på ett tillförlitligt sätt, med exakt RH-kontroll, anslut bara till din strömkälla och ställ in RH-värde på LED-kontrollern, det kommer att fungera automatiskt.

Hur påverkar ESD-säkra torrskåp SMT-produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på förvaringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan de ESD-säkra torrskåpen nå ett mycket lågt luftfuktighetsvärde, den avfuktande och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.

ESD-säkra torrskåp kan bibehålla <10 % relativ luftfuktighet, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033-standarden specificerar standarden för hantering, packning, frakt och användning av fukt/återflöde Känsliga ytmonterade enheter.â, det kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du ett ESD-säkra torrskåp för att lagra SMD?

MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når i viss mån blir SMD fuktig och misslyckades.
MSD-lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, ESD-säkra torrskåp ger en effektiv förvaringslösning, ESD-säkra torrskåpsprestanda bestämmer SMD-lagringseffekten, ett professionellt ESD-säkra torrskåp bör uppnå låg luftfuktighet, antistatisk och snabb avfuktning funktioner.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® ESD-säkra torrskåp antar Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.

Applicering av ESD-säkra torrskåp

ESD-säkra torrskåp är avgörande i tillverkningsindustrin för elektronik/halvledarindustrin, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.

Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.

<10%RH-seriens avfuktningshastighet:

Öppna dörren 30 sekunder och stäng sedan, fuktigheten återgår till <10%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)

VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?

1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikator (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.

2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet.
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög kostnad.

3.ESD-säkra autotorrskåp
âMetod: De fuktkänsliga komponenterna placeras i ett ESD-säkert autotorkskåp, anslut bara, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Från ovanstående jämförelse ger ESD-säkra torrskåp dig högre effektivitet och lägre kostnad, det är det mest kostnadseffektiva alternativet i det långa loppet.

Vi tillhandahåller ESD-säkra torrskåpslösningar till nedanstående industrier:

Fördelar med ESD-säkra torrskåp

Vad är skillnaden mellan ESD-säkra autotorrskåp och kväveskåp?

1.Arbetsprincip
ESD-säkra automatiska torra skåp använder fysisk fuktabsorberande, kärndelen är torr enhet, torrenheten justerar automatiskt de fuktabsorberande och utmattande cirkulationsprocesserna, det finns olika RH-intervall för ditt val, såsom 20-60%RH/10-20 %RH/<10%RH/<5%RH/<3%RH, det beror på dina specifika krav.
ESD-säkra autotorrskåp använder N2-gasrening, N2-gasen som fylls på trycker inneluften utanför, sedan sänks RH till inställningsvärdet, det finns en N2-flödesmätare, magnetventil och N2-modul utrustad på kväveskåpet för kontroll syfte, luftfuktigheten är 1-60% RH justerbar, men den behöver kontinuerlig N2-tillförsel, kostnaden är hög.

2.Avfuktningshastighet
Avfuktningshastigheten för kväveskåpen är snabbare än de ESD-säkra autotorrskåpen, när N2 rusar in i skåpet kan den inre RH nå 1%RH inom några minuter, men det elektroniska torrskåpet måste uppleva RH-absorberande och utmattande processer, det är långsammare, normalt inom 10-30 minuter, beroende på specifikt RH-intervall.

3.Ansökan
Om produkterna bara är fuktkänsliga är ESD-säkra autotorrskåp det bästa valet, om produkterna är både fuktkänsliga och syrekänsliga, som koppar, kristall, silver, är N2-skåp bättre.

För mer information om ESD-säkra torrskåp, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, vi kommer att få dig tillbaka så fort som möjligt, välkommen för eventuellt samarbete.
