Torrskåp för SMT-komponenter

Beskrivning

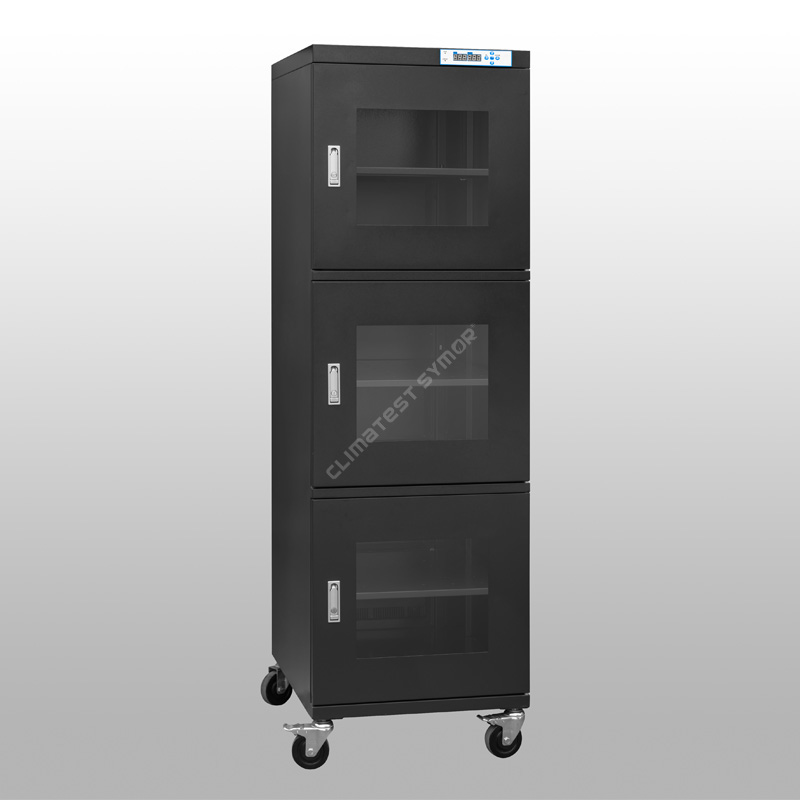

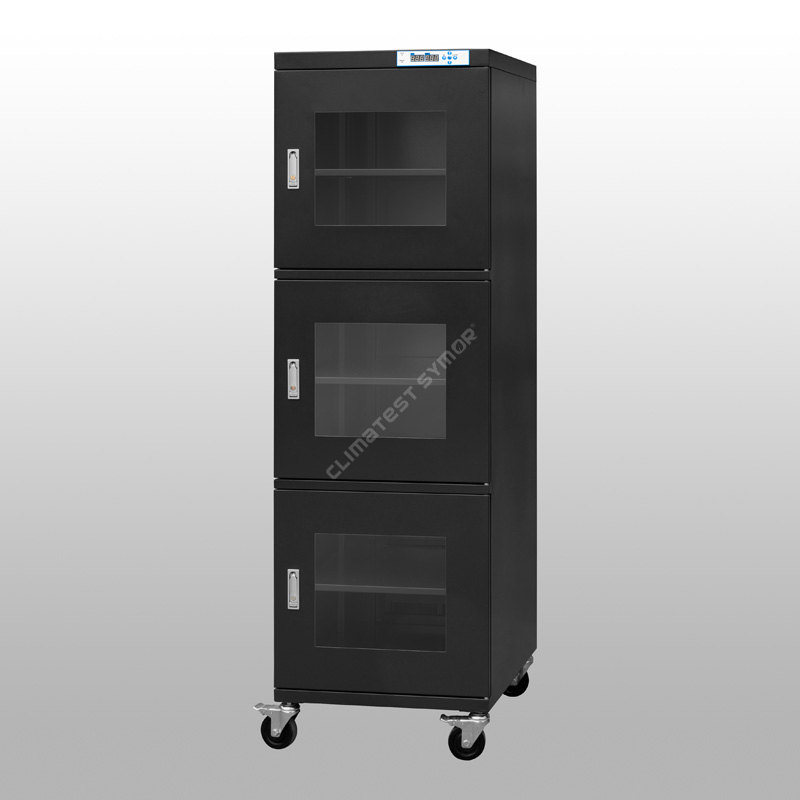

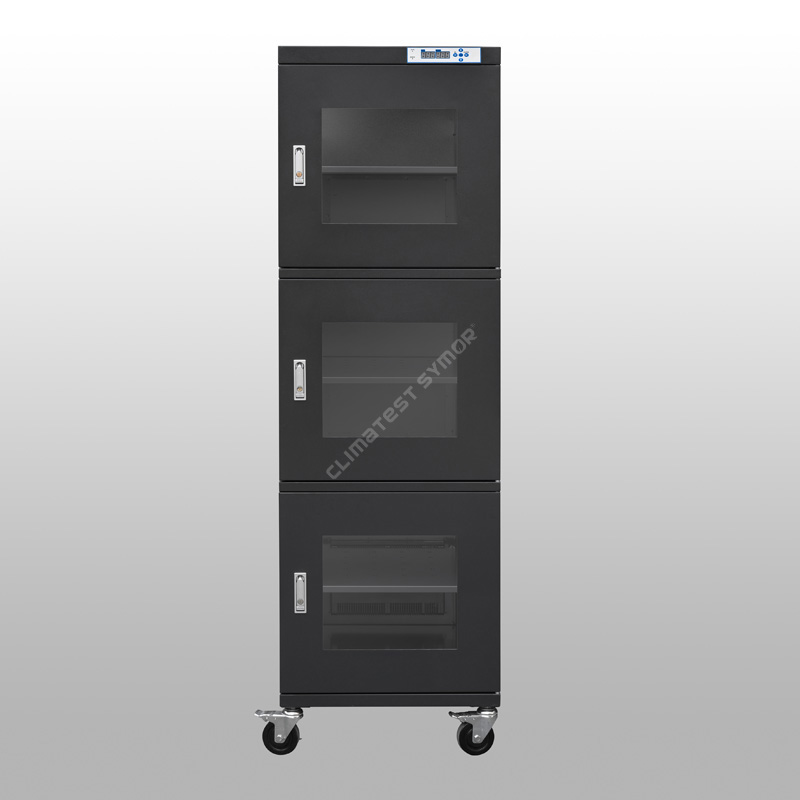

Climatest Symor® torrskåp för SMT-komponenter, även kallade förvaringsskåp med låg luftfuktighet, är lämpliga för förvaring av SMT-element, PCB-kort, IC-paket, SMD-tejper, rulle & tejper, optiska linser, Torrskåp för SMT-komponent ger en långsiktig <10% RH avfuktande miljö, dessa torrskåp för SMT-komponenter följer IPC/JEDEC J-STD-033-standarden.

Torrskåp för SMT-komponentspecifikation

Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg

Torrskåp för SMT-komponenter Funktion

·Antar Schweiz original importerad fukt- och temperatursensor.

-Detta säkerställer hög noggrannhet vid användning, torrskåpen för SMT-komponenter har minnesfunktion, inget behov av att återställas efter strömavbrott.

·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.

- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 10⁶ -10⁸Ω, också med stark korrosionsbeständighet.

·3,2 mm högintensivt härdat glasfönster för bättre observation.

- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta torrskåp för SMT-komponenters tätningsprestanda är utmärkt.

·Med minnesfunktion behöver du inte återställa efter strömavbrott.

-Torrskåpen för SMT-komponenter kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.

·Kraftfull torr enhet med +15 års beräknad livslängd.

- Torrskåpen för SMT-komponenter använder 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, ingen ersättning behövs.

·Universella hjul installerade i botten, ESD-säkra.

- Förstärkta PU-hjul är installerade i botten av torrskåp för SMT-komponenter, två främre med bromsar för enkel flyttning och stopp.

Vad är Climatest Symor® torrskåp för SMT-komponenter, torrskåp för exsickator?

Climatest Symor® torrskåp för SMT-komponenter, är en kapsling med elektronisk fuktighetskontroll som automatiskt upprätthåller ett stabilt värde för relativ luftfuktighet (RH), torrskåpen för SMT-komponenter finns i olika storlekar och former, det kan hålla <10%RH låg luftfuktighet på ett tillförlitligt sätt, med exakt RH-kontroll, anslut bara till din strömkälla och ställ in RH-värdet på LED-kontrollern, det kommer att fungera automatiskt.

Hur påverkar torrskåp för SMT-komponenter SMT-produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på förvaringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan torrskåpen för SMT-komponenter nå ett mycket lågt luftfuktighetsvärde. hastigheten för avfuktning och återhämtning är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.

torra skåp för SMT-komponenter kan bibehålla <10 % relativ luftfuktighet, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033-standarden specificerar en standard för hantering, packning, frakt och användning av fukt/ Reflow Sensitive Surface Mount Devices.â, den kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du ett torrskåp för SMT-komponenter för att lagra SMD?

MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når till viss del blir SMD fuktig och misslyckades.
MSD lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, torrskåp för SMT-komponenter ger en effektiv förvaringslösning, torrskåpen för SMT-komponenters prestanda bestämmer SMD-lagringseffekten, ett professionellt torrskåp för SMT-komponenter bör uppnå låg luftfuktighet, antistatisk och snabba avfuktningsfunktioner.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® torra skåp för SMT-komponenter antar Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.

Applicering av torrskåp för SMT-komponenter

torra skåp för SMT-komponenter är väsentliga i tillverkningsindustrin för elektronik/halvledarprodukter, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.

Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.

<10%RH-seriens avfuktningshastighet:

Öppna dörren 30 sekunder och stäng sedan, fuktigheten återgår till <10%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)

VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?

1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikator (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.

2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet.
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög kostnad.

3. Förvaringsskåp med låg luftfuktighet
âMetod: De fuktkänsliga komponenterna placeras i ett förvaringsskåp med låg luftfuktighet, koppla bara in, maskinen kommer automatiskt att fungera och nå mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Från ovanstående jämförelse ger torra skåp för SMT-komponenter dig högre effektivitet och lägre kostnad, det är det mest kostnadseffektiva alternativet i det långa loppet.

Vi tillhandahåller torrskåp för SMT-komponentlösningar till nedanstående industrier:

Fördelar med torrskåp för SMT-komponenter

Vad är skillnaden mellan torrskåp för SMT-komponenter och kväveskåp?

1.Arbetsprincip
Förvaringsskåp med låg luftfuktighet använder fysisk fuktabsorberande, kärndelen är torr enhet, torrenheten justerar automatiskt de fuktabsorberande och utmattande cirkulationsprocesserna, det finns olika RH-intervall för ditt val, såsom 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det beror på dina specifika krav.
Kväveskåp använder N2-gasrening, den ifyllda N2-gasen trycker inneluften utanför, sedan sänks RH till inställt värde, det finns en N2-flödesmätare, magnetventil och N2-modul utrustad på kväveskåpet för kontrolländamål, luftfuktigheten är 1-60% RH justerbar, men den behöver kontinuerlig N2-tillförsel, kostnaden är hög.

2.Avfuktningshastighet
Avfuktningshastigheten för kväveskåpen är snabbare än torrskåpen för SMT-komponenter, när N2 rusar in i skåpet kan den inre RH nå 1%RH inom några minuter, men det elektroniska torrskåpet måste uppleva RH-absorberande och utmattande processer, det är långsammare, normalt inom 10-30 minuter, beroende på specifikt RH-intervall.

3.Ansökan
Om produkterna bara är fuktkänsliga är torrskåp för SMT-komponenter det bästa valet, om produkterna är både fuktkänsliga och syrekänsliga, som koppar, kristall, silver, så är N2-skåp bättre.

För mer information om torrskåp för SMT-komponenter, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, så återkommer vi så fort som möjligt, välkommen för eventuellt samarbete.
