Climatest Symor® torrskåp för PCB-lagring är tillverkade i Kina, med automatisk fuktkontroll, upprätthåller det<5%RH ultra-low humidity environment, dry cabinets for PCB storage are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique,Climatest Symor® has sold dry cabinets for PCB storage to the well-known electronic/semiconductor manufacturers in EU, USA, Southeast Asia countries for more than 10 years.

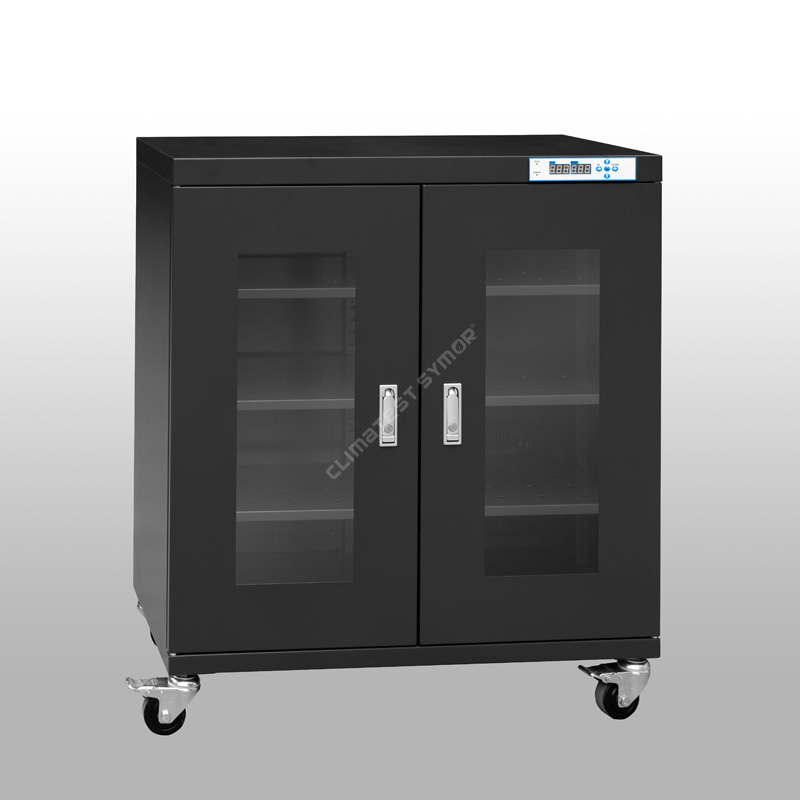

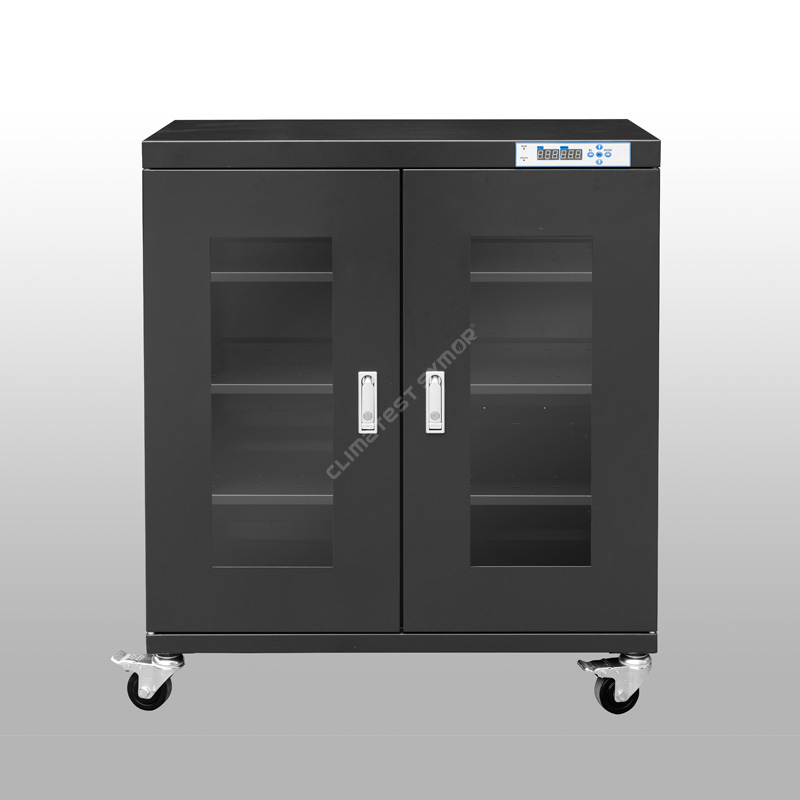

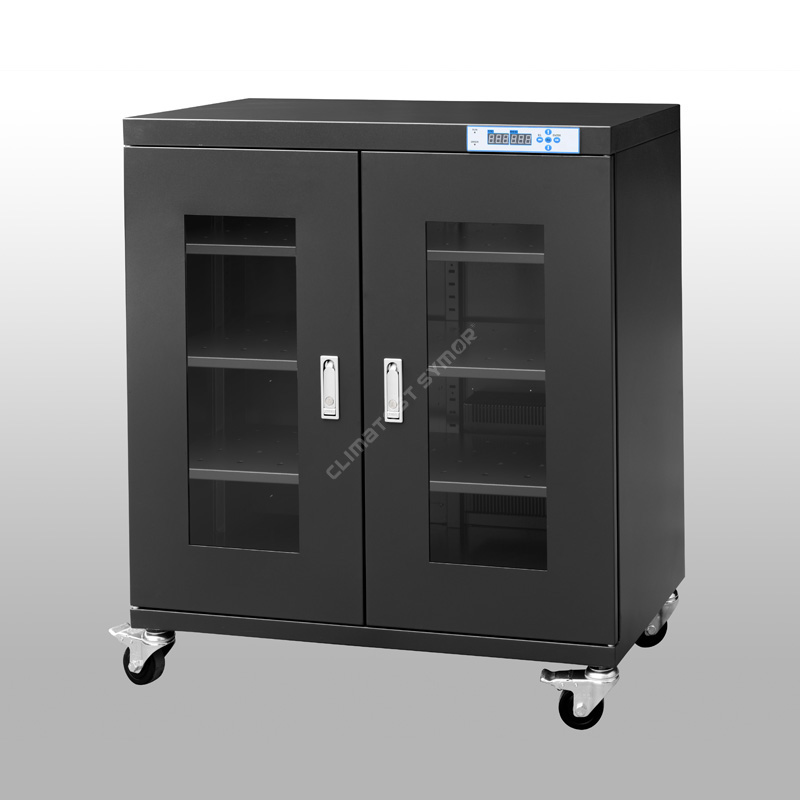

Modell: TDU320F
Kapacitet: 320L
Fuktighet:<5%RH Automatic
Återhämtningstid: Max. 30 min efter öppen dörr 30 sekunder sedan stängd. (Omgivningstemperatur 25â 60%RH)
Hyllor: 3 st
Färg: Mörkblå, ESD säker
Innermått: B898*D422*H848 MM
Yttermått: B900*D450*H1010 MM
Beskrivning
Climatest Symor® torrt skåp för PCB-lagring ger långtidslagring med låg luftfuktighet för MSL-komponenter, det är utrustat med formminneslegeringar, som säkerställer tyst drift och underhållsfri, de fuktkänsliga komponenterna som lagras säkert i detta torra skåp har en förlängd golvlivslängd, som helt löser problemen med popcorn/mikrosprickning under återflödesprocessen, de torra skåpen för PCB-lagring uppfyller IPC/JEDEC J-STD 033-standarden.
Specifikation
Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg
Modell |
Kapacitet |
Invändig dimension (B×D×H,mm) |
Yttermått (B×D×H,mm) |
Genomsnittlig effekt (W) |
Bruttovikt (KG) |
Max. Last/hylla (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funktion
·Antar Schweiz original importerad fukt- och temperatursensor.
-Detta säkerställer hög noggrannhet vid användning, Climatest Symor® torrskåp för PCB-lagring har minnesfunktion, inget behov av återställning efter strömavbrott.
·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.
- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 106 -108Ω, också med stark korrosionsbeständighet.
·3,2 mm högintensivt härdat glasfönster för bättre observation.
- Platt presslås av zinklegering, med perfekt lufttäthet och stöldskyddsfunktion, detta torra skåp för tätningsprestanda för PCB-lagring är utmärkt.
·Med minnesfunktion behöver du inte återställa efter strömavbrott.
-Torrskåpen för PCB-lagring kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.
·Kraftfull torr enhet med +15 års beräknad livslängd.
- Torrskåpen för PCB-lagring antar 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, ingen ersättning behövs.
·Universella hjul installerade i botten, ESD-säkra.
- Förstärkta PU-hjul är installerade i botten av torra skåp för PCB-lagring, två främre med bromsar för enkel flyttning och stopp.
Vad är Climatest Symor® torrskåp för PCB-lagring, torrskåp för integrerade kretsar?
Climatest Symor® torrskåp för PCB-lagring, även kallad torrskåp för IC-paket, är lufttäta automatiska avfuktande torrlådor som skyddar fuktkänsliga föremål från fuktrelaterade skador, det upprätthåller en <5%RH låg luftfuktighet intern miljö, som effektivt kan eliminera risker för fel beror på felaktig förvaring under monteringsprocessen.
Hur fungerar torrskåp för PCB-lagring?
Torrskåp för PCB-lagring är en kapsling med elektronisk fuktighetskontroll, den håller en stabil relativ luftfuktighet efter inställning, den använder multiporös molekylsikt som torkmedel, dessa torkmedel kan regenereras automatiskt, inget behov av utbyte inom 15 år, inser torrskåpen mycket mer exakt kontroll, med bättre RH-likformighet.
Hur påverkar torrskåp för PCB-lagring SMT-produktionen?
MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på förvaringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan torrskåpen för PCBA nå ett mycket lågt luftfuktighetsvärde, den avfuktande och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Dessutom måste de torra skåpen som används i renrummet vara av rostfritt stål för att uppfylla stränga hygienkrav, Climatest Symor® levererar även SS torrskåp.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.
Normal förvaring |
Återflödesprocess |
||
|
|
|
|
Fukt i omgivningen tränger in i förpackningarna. |
Under uppvärmningen ökar vattenångtrycket, vilket separerar munstycket och hartset. |
Vattenångan fortsätter att expandera under uppvärmning och blåser upp förpackningarna. |
Vattenångan bryter sönder förpackningarna, vilket orsakar mikrosprickor. |
Torrskåp för PCBA kan bibehålla <5% RH, vilket effektivt eliminerar riskerna för fel som beror på felaktig förvaring under monteringsprocessen.
IPC/JEDEC J-STD-033-standarden specificerar ”Standard för hantering, packning, frakt och användning av fukt-/återflödeskänsliga ytmonterade enheter.”, den kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.
Användning av torrskåp för PCB-lagring
Torrskåp för PCBA är ett måste i den elektroniska tillverkningsindustrin, det är den utmärkta lagringsexperten för PCB-kort, IC-chips, LED, SMD, SMT och även tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare , andra idealiska applikationer för kondensatorer, keramiska delar, kontakter, brytare, svetsstång, de automatiska torra skåpen överensstämmer med IPC/JEDEC J-STD-033 standard.
<5%RH-seriens avfuktningshastighet:
Öppna dörren 30 sekunder och stäng sedan, luftfuktigheten återgår till <5%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)
VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?
1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorkort (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.
2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög co
3.Elektroniska torrskåp
âMetod: De fuktkänsliga komponenterna placeras i ett elektroniskt torrskåp, anslut bara, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Vi tillhandahåller torrskåp för PCB-lagringslösningar till nedanstående industrier:
Elektronisk produktion
Halvledare
Farmaceutisk
Laboratorium
Flyg
Militär
Fördelar med torrskåp för PCB-lagring
För mer information om torrskåp för PCB-lagring, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, vi kommer att få tillbaka dig så fort som möjligt, välkommen för eventuellt samarbete.
