Climatest Symor® är tillverkare av elektroniska torrskåp i Kina, företaget har åtagit sig att leverera elektroniska torrskåp till konkurrenskraftiga priser på hög nivå, med bästa avfuktningsteknik, Climatest Symor® har sålt elektroniska torrskåp över hela världen, med positiv allmän beröm, modell TDU98F är vår minsta och lägsta pris torrlåda.

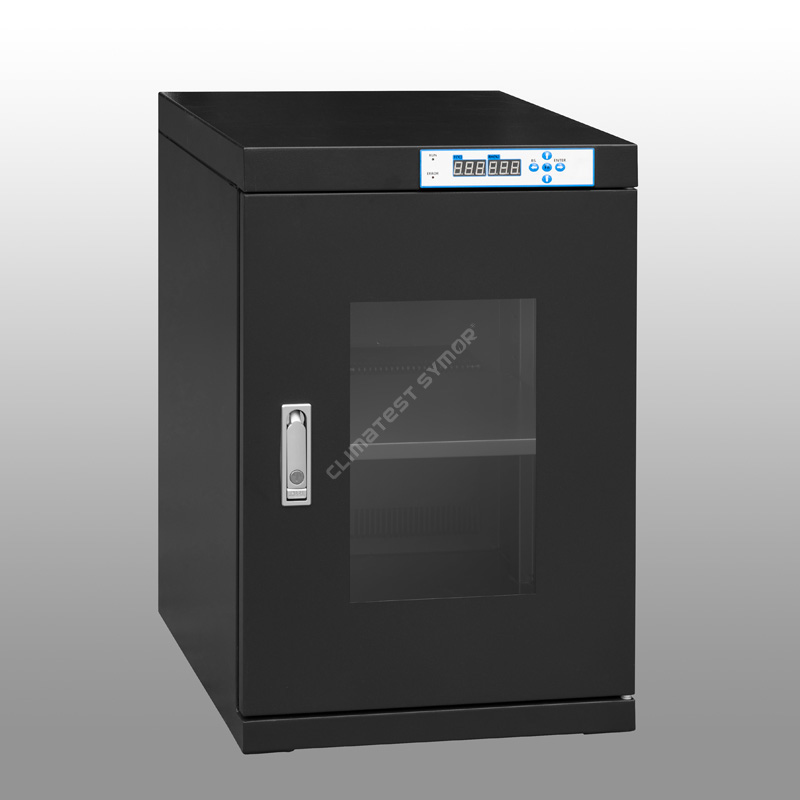

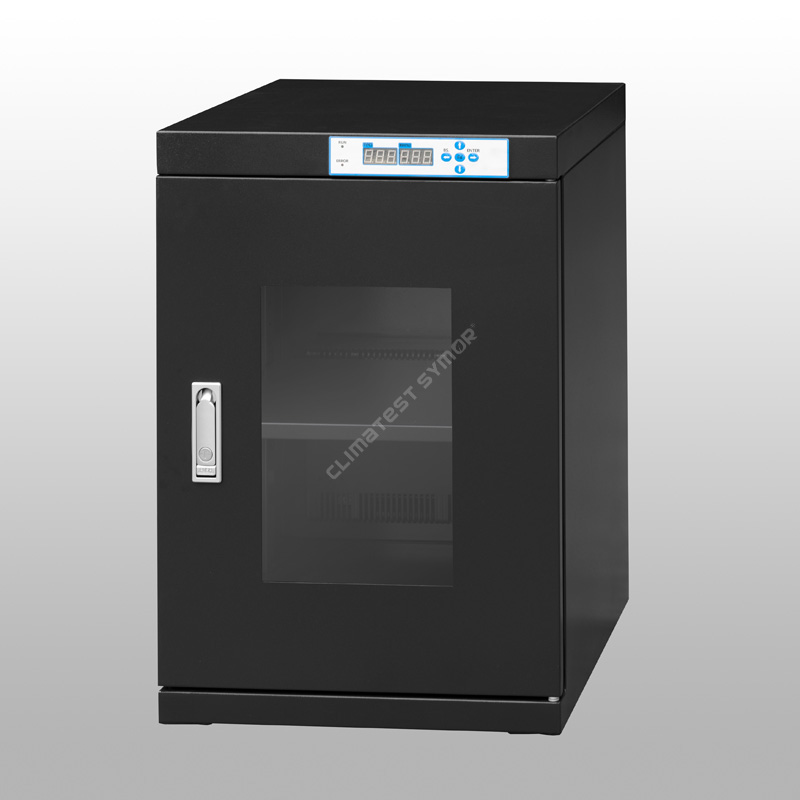

Modell: TDU98F (bänktyp)
Kapacitet: 98L
Fuktighet:<5%RH Automatic
Återhämtningstid: Max. 30 min efter öppen dörr 30 sekunder sedan stängd. (Omgivningstemperatur 25â 60%RH)
Hyllor: 1 st
Färg: Mörkblå, ESD säker
Innermått: B446*D372*H598 MM
Yttermått: B448*D400*H688 MM
Beskrivning
Climatest Symor® elektroniska torrskåp ger långvarig lagring med låg luftfuktighet för IC-paket, den är utrustad med avfuktningssystem, de fuktkänsliga komponenterna som är korrekt lagrade i detta elektroniska torrskåp har en förlängd golvlivslängd, popcorn- och mikrosprickbildningsfenomenen under återflödesprocessen är inga längre ett problem, torrskåpen uppfyller IPC/JEDEC J-STD-033-standarden.
Specifikation
Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg
Modell |
Kapacitet |
Invändig dimension (B×D×H,mm) |
Yttermått (B×D×H,mm) |
Genomsnittlig effekt (W) |
Bruttovikt (KG) |
Max. Last/hylla (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funktion
·Antar Schweiz original importerad fukt- och temperatursensor.
-Detta säkerställer hög noggrannhet vid användning,Climatest Symor®elektroniska torrskåp har minnesfunktion, inget behov av återställning efter strömavbrott.
·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.
- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 106 -108Ω, också med stark korrosionsbeständighet.
·3,2 mm högintensivt härdat glasfönster för bättre observation.
- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta elektroniska torrskåps tätningsprestanda är utmärkt.
·Med minnesfunktion behöver du inte återställa efter strömavbrott.
-De elektroniska torrskåpen kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.
·Kraftfull torr enhet med +15 års beräknad livslängd.
- De elektroniska torrskåpen antar 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, ingen ersättning behövs.
·Universella hjul installerade i botten, ESD-säkra.
- Förstärkta PU-hjul är installerade i botten av elektroniska torrskåp, två främre med bromsar för enkel flyttning och stopp.
Vad är Climatest Symor® elektroniska torrskåp, torrskåp för elektroniska IC-komponenter?
Climatest Symor® elektroniska torrskåp, även kallade torra förvaringsskåp, är lufttäta, automatiska avfuktande torrlådor som skyddar fuktkänsliga föremål från fuktrelaterade skador, den upprätthåller en inre miljö med låg luftfuktighet <5%RH, vilket effektivt kan eliminera riskerna för felresultat. från felaktig förvaring under monteringsprocessen.
Hur påverkar elektroniska torrskåp SMT-produktionen?
MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har vissa krav på förvaringsmiljön, till skillnad från de civila fuktsäkra torrlådorna bör de elektroniska torrskåpen nå en mycket låg fuktighetspunkt, avfuktnings- och Återhämtningshastigheten bör också vara mycket snabb, dessutom ska hela skåpen vara ESD-säkra, de torra skåpen som används i renrummet måste vara av rostfritt stål för att uppfylla strikta hygienkrav.
Under återflödesuppvärmningsprocessen tränger spår av fuktånga in i IC-paketen, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa defekter är inte lätta att se i ett tidigt skede kommer dock dessa osynliga, potentiella problem in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.
Normal förvaring |
Återflödesprocess |
||
|
|
|
|
Fukt i omgivningen tränger in i förpackningarna. |
Under uppvärmningen ökar vattenångtrycket, vilket separerar munstycket och hartset. |
Vattenångan fortsätter att expandera under uppvärmning och blåser upp förpackningarna. |
Vattenångan bryter sönder förpackningarna, vilket orsakar mikrosprickor. |
IPC/JEDEC J-STD-033-standarden specificerar ”Standard för hantering, packning, frakt och användning av fukt-/återflödeskänsliga ytmonterade enheter.”, den kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.
<5%RH-seriens avfuktningshastighet:
Öppna dörren 30 sekunder och stäng sedan, luftfuktigheten återgår till <5%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)
VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?
1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorkort (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.
2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög co
3.Elektroniska torrskåp
âMetod: De fuktkänsliga komponenterna placeras i ett elektroniskt torrskåp, anslut bara, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Vi tillhandahåller elektroniska torrskåpslösningar till nedanstående industrier:
Elektronisk produktion
Halvledare
Farmaceutisk
Laboratorium
Flyg
Militär
Fördelar med elektroniska torrskåp
För mer information om elektroniska torrskåp, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, så återkommer vi så fort som möjligt, välkommen för eventuellt samarbete.
