Climatest Symor® är Kina torrskåp för PCB-fabrik, företaget har åtagit sig att leverera torrskåp på hög nivå, konkurrenskraftigt prissatta torrskåp för PCB, med den mest avancerade avfuktningstekniken, Climatest Symor® har sålt torrskåp för PCB till den välkända elektroniska /halvledartillverkare i EU, USA, länder i Sydostasien i mer än 10 år.

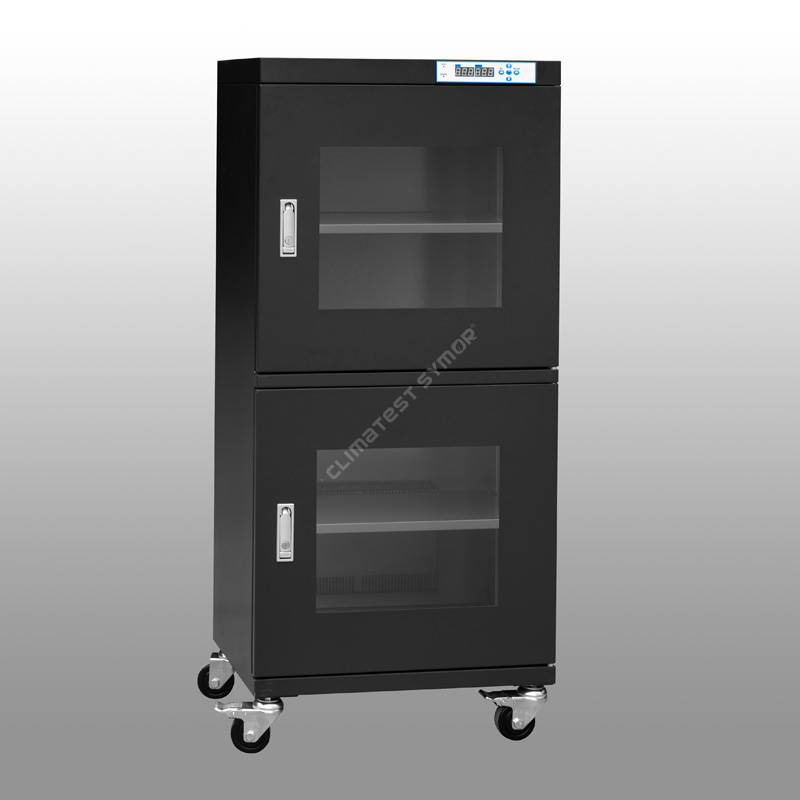

Modell: TDU240F
Kapacitet: 240L
Fuktighet:<5%RH Automatic
Återhämtningstid: Max. 30 min efter öppen dörr 30 sekunder sedan stängd. (Omgivningstemperatur 25â 60%RH)
Hyllor: 3 st
Färg: Mörkblå, ESD säker
Innermått: B596*D372*H1148 MM
Yttermått: B598*D400*H1310 MM
Beskrivning
Climatest Symor® Torrskåp för PCB ger långvarig lagring med låg luftfuktighet för IC-paket, det är utrustat med avfuktningssystem, de fuktkänsliga komponenterna som är korrekt lagrade i detta torra skåp för PCB har en förlängd golvlivslängd, popcorn- och mikrosprickningsfenomenen under återflödesprocessen är inte längre ett problem, torrskåpen uppfyller IPC/JEDEC J-STD 033 standard.
Torrskåp för PCB-specifikation
Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg
Modell |
Kapacitet |
Invändig dimension (B×D×H,mm) |
Yttermått (B×D×H,mm) |
Genomsnittlig effekt (W) |
Bruttovikt (KG) |
Max. Last/hylla (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Torrskåp för PCB-funktion
·Antar Schweiz original importerad fukt- och temperatursensor.
-Detta säkerställer hög noggrannhet vid användning, detta torra skåp för PCB har minnesfunktion, inget behov av att återställa efter strömavbrott.
·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.
- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 106 -108Ω, också med stark korrosionsbeständighet.
·3,2 mm högintensivt härdat glasfönster för bättre observation.
- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta torra skåp för PCB-tätningsprestanda är utmärkt.
·Med minnesfunktion behöver du inte återställa efter strömavbrott.
-Torrskåpen för PCB kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.
·Kraftfull torr enhet med +15 års beräknad livslängd.
- Torrskåpen för PCB antar 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, inget behov av utbyte.
·Universella hjul installerade i botten, ESD-säkra.
- Förstärkta PU-hjul är installerade i botten av torra skåp för PCB, två främre med bromsar för enkel flyttning och stopp.
Vad är Climatest Symor® torrskåp för PCB, autotorrskåp?
Climatest Symor® torra skåp för PCB, även kallade autotorrskåp, är lufttäta automatiska avfuktande torrlådor som skyddar fuktkänsliga föremål från fuktrelaterade skador, den upprätthåller en inre miljö med låg luftfuktighet <5% RH, vilket effektivt kan eliminera riskerna för fel orsakas av felaktig förvaring under monteringsprocessen.
Applicering av torrskåp för PCB
Torrskåp för elektroniska komponenter är oumbärliga i den elektroniska tillverkningsindustrin, det är den optimala lagringslösningen för IC-paket, PCB-kort, LED, SMD, SMT, och även tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare, andra idealisk applikation för kondensatorkeramiska delar, kontakter, strömbrytare, svetsstång, de automatiska torra skåpen överensstämmer med IPC/JEDEC J-STD 033-standarden.
Hur påverkar torrskåp för PCB SMT-produktionen?
MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har vissa krav på lagringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, bör de torra skåpen för PCB nå en mycket låg fuktighetspunkt, den avfuktande och återhämtningshastigheten bör också vara mycket snabb, dessutom ska hela skåpen vara ESD-säkra, de torra skåpen som används i renrummet måste vara av rostfritt stål för att uppfylla strikta hygienkrav.
Under återflödesuppvärmningsprocessen tränger spår av fuktånga in i IC-paketen, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa defekter är inte lätta att se i ett tidigt skede kommer dock dessa osynliga, potentiella problem in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.
Normal förvaring |
Återflödesprocess |
||
|
|
|
|
Fukt i omgivningen tränger in i förpackningarna. |
Under uppvärmningen ökar vattenångtrycket, vilket separerar munstycket och hartset. |
Vattenångan fortsätter att expandera under uppvärmning och blåser upp förpackningarna. |
Vattenångan bryter sönder förpackningarna, vilket orsakar mikrosprickor. |
IPC/JEDEC J-STD-033-standarden specificerar ”Standard för hantering, packning, frakt och användning av fukt-/återflödeskänsliga ytmonterade enheter.”, den kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.
<5%RH-seriens avfuktningshastighet:
Öppna dörren 30 sekunder och stäng sedan, luftfuktigheten återgår till <5%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)
VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?
1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorkort (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.
2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög co
3.Elektroniska torrskåp
âMetod: De fuktkänsliga komponenterna placeras i ett elektroniskt torrskåp, anslut bara, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Vi tillhandahåller torrskåp för PCB-lösningar till nedanstående industrier:
Elektronisk produktion
Halvledare
Farmaceutisk
Laboratorium
Flyg
Militär
Fördelar med torrskåp för PCB
För mer information om torra skåp för PCB, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, vi kommer att få tillbaka dig så fort som möjligt, välkommen för eventuellt samarbete.
