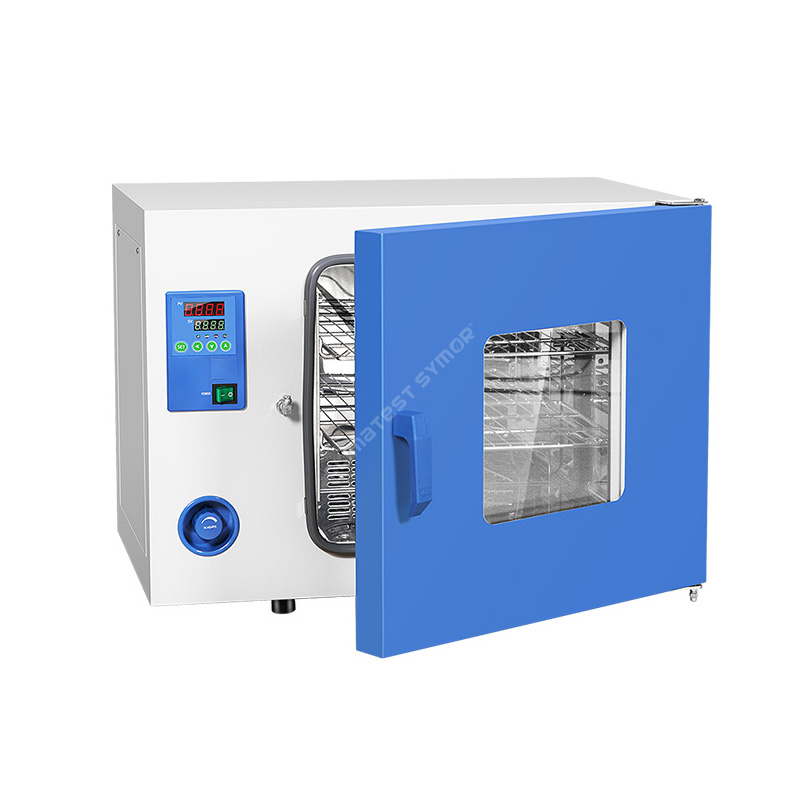

Små torkugnar

Beskrivning

En fördel med små torkugnar är deras användarvänlighet och portabilitet. De kan enkelt flyttas och placeras på en laboratoriebänk eller ett bord och kräver ingen speciell installation eller installation. Ugnarna har programmerbar temperaturkontroll, digitala displayer, larm, timer och övertemperaturskydd.

Specifikation

Funktion

• Jämn temperaturkontroll

• Värm och torka prover snabbt, kan värma prover upp till 200°C

• Rostfritt stål sus#304 inre ugn och pulverlackerad stålplåt utvändig ugn, korrosionsbeständig

• Låg energiförbrukning, kostnadsbesparing

• PID digital displaykontroller ger dig exakt och pålitlig temperaturkontroll

Strukturera

Små torkugnar består vanligtvis av följande komponenter:
• Invändig ugn: Tillverkad av rostbeständigt rostfritt stål SUS#304
• Värmeelement (värmare): Tillverkat av rostfritt stål SUS#304, genererar värme i kammaren.
• Cirkulationsfläkt: Den forcerade luftkonvektionen hjälper till att säkerställa jämn temperaturfördelning och snabbare torkning.
• Temperaturkontrollsystem: En digital temperaturregulator tillåter användare att ställa in och bibehålla en specifik temperatur.
• Hyllor eller ställ: Prover eller material placeras på hyllorna, de är avtagbara och justerbara för att passa olika provstorlekar.
• Säkerhetsfunktioner: Övertemperaturskydd och larm.

Strukturen hos små torkugnar är utformad för att ge exakt temperaturkontroll, jämn värmefördelning och en kontrollerad miljö för olika tork- och uppvärmningsapplikationer i laboratorie- och industrimiljöer.

Ansökan

Små torkugnar används för att avlägsna fukt från elektroniska komponenter under elektroniska tillverkningsprocesser. Här är exempel på applikationer:

Ytmonteringsteknik (SMT): Under SMT-processen placeras elektroniska komponenter på PCB (tryckt kretskort) med hjälp av en pick-and-place-maskin. Efter att komponenterna har placerats går skivorna genom en återflödesugn där lödpastan smälts för att ansluta komponenterna till kortet. Eftersom komponenterna och skivorna kan absorbera fukt under processen, tar små torkugnar bort överflödigt vatten och förhindrar potentiella fel på grund av fuktinträngning.

Våglödning: Våglödning innebär att botten av kretskortet passerar över en pool av smält löd, vilket skapar en solid fog mellan kretskortet och elektroniska komponenter. Före våglödning tvättas PCB med vattenlösligt flussmedel för att avlägsna eventuell oxidation från kortet. PCB:n passeras sedan genom små torkugnar för att avlägsna kvarvarande fukt före våglödning, så att oxidationen inte övergår i föroreningar under lödningsprocessen.

Ingjutning och inkapsling: För att skydda elektroniska enheter från fukt är det vanligt att belägga enheten med ett ingjutnings- eller inkapslingsmaterial som är vattentätt. Dessa material innehåller vanligtvis en härdningsprocess som kräver högtemperaturbakning för att säkerställa fullständig härdning av materialet. Att placera enheterna i de små torkugnarna kan bota ingjutnings- eller inkapslingsmaterialet.

Lödpasta-applikation: Lödpasta används vanligtvis för att fästa elektroniska komponenter på PCB före återflödeslödning. Pastan är gjord av metallpartiklar och flussmedel som blandas till en pastaform. Eftersom lödpastan absorberar fukt är det viktigt att torka pastan före användning. Små torkugnar tar bort vatten från lödpastan och säkerställer att den fäster ordentligt och inte orsakar svaga lödfogar.

Överdriven fukt kan göra att elektroniska komponenter inte fungerar eller försämras med tiden, vilket i slutändan gör dem oanvändbara. Varmluftsugnar är viktiga i modern elektroniktillverkningsindustri. Dessa bakinstrument hjälper effektivt till att undvika potentiella fel genom att avlägsna fukt inuti komponenterna under tillverkningsprocessen.

Allmänna operationssteg:
Här är allmänna steg för att baka dem i en varmluftstorkugn:
• Värm ugnen till önskad temperatur.
• Placera materialen på en hylla, se till att hålla lite avstånd mellan dem
• Ställ in temperatur och gräddningstid på den digitala displayen.
• Övervaka temperaturen under gräddningen.
• När gräddningstiden är klar slutar ugnen att fungera automatiskt, låt materialen svalna innan du tar bort dem.

Det är viktigt att notera att vissa material är känsliga för höga temperaturer, så det är viktigt att följa den rekommenderade gräddningstemperaturen och tiden för att undvika att skada dem. Dessutom bör bakade material förvaras i en torr miljö för att förhindra att fukt kommer in i torkningsprocessen igen.

Hur fungerar små torkugnar?
Under bakningsprocessen värmer värmeelementet luften och cirkulationsfläkten cirkulerar den varma luften genom hela torkrummet. När den varma luften cirkulerar absorberar den vatten från de produkter som bakas. Den fuktbelastade luften släpps sedan ut genom ventilationssystemet och den torra heta luften cirkuleras igen för att fortsätta torkningen. Upprepa denna cykel tills den inställda temperaturen uppnås.

Sammanfattningsvis skapar små torkugnar en kontrollerad miljö, prover eller material appliceras i dessa ugnar, vilket leder till att fukten avlägsnas. Exakt temperaturkontroll, jämn värmefördelning och en kontrollerad atmosfär inuti kammaren gör dem lämpliga för olika laboratorie-, forsknings- och industriella tillämpningar.
