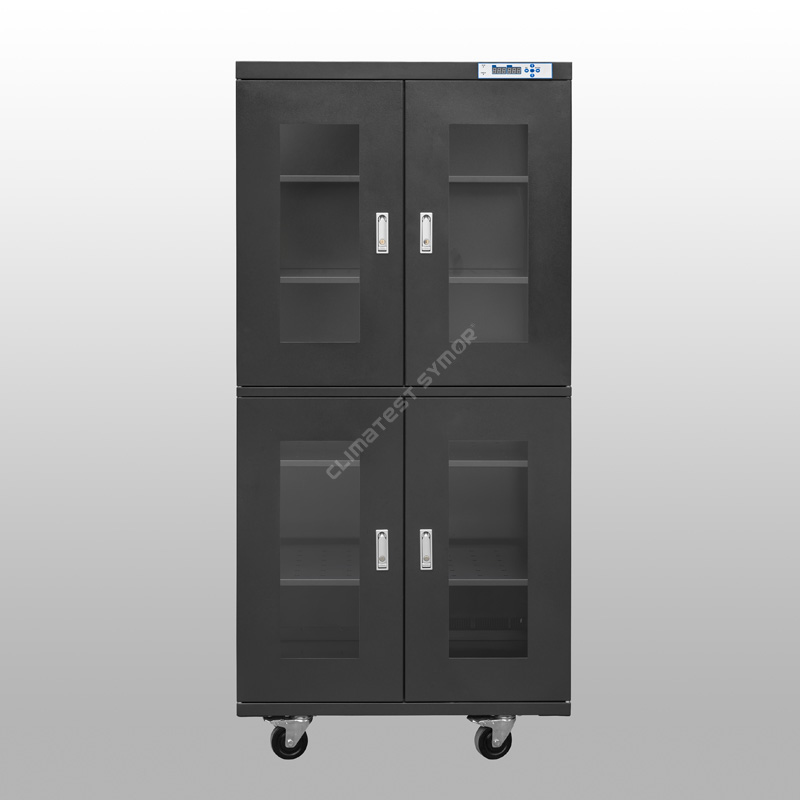

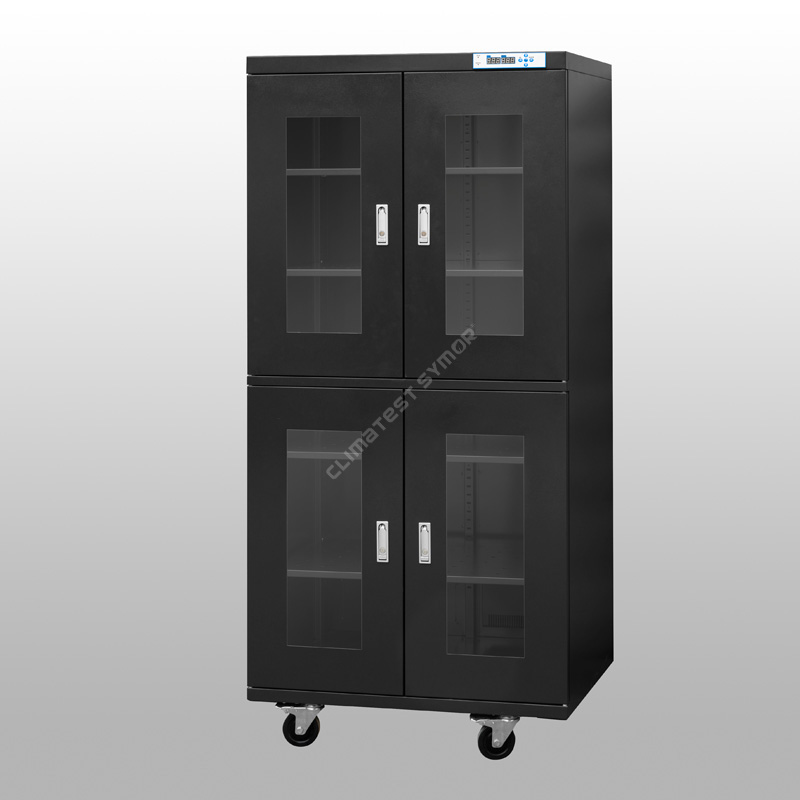

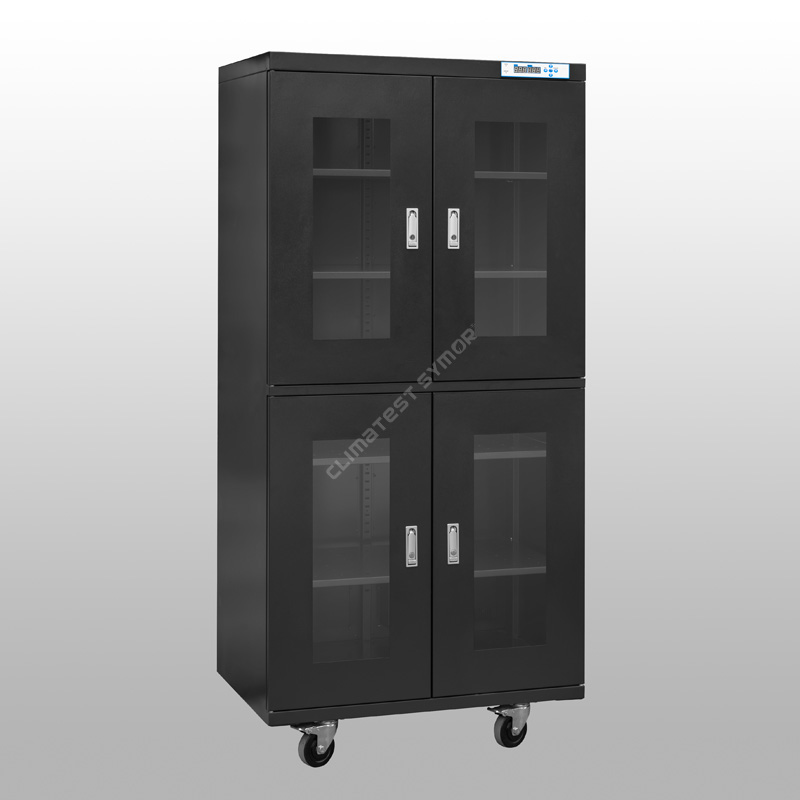

ESD torrskåp

Beskrivning

Climatest Symor® ESD-torrskåp ger <5%RH miljö med ultralåg luftfuktighet för MSL-komponenter, den är utrustad med det senaste avfuktningssystemet, MSL-komponenterna som förvaras säkert i detta ESD-torrskåp har en oändlig livslängd på golvet, detta löser IC popcorn/mikro- problem med sprickbildning under återflödesprocessen, ESD-torrskåpen överensstämmer med IPC/JEDEC J-STD-033-standarden.

Specifikation

Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg

Funktion

·Antar Schweiz original importerad fukt- och temperatursensor.

-Detta säkerställer hög noggrannhet vid användning, Climatest Symor® ESD torrskåp har minnesfunktion, inget behov av återställning efter strömavbrott.

·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.

- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 10⁶ -10⁸Ω, också med stark korrosionsbeständighet.

·3,2 mm högintensivt härdat glasfönster för bättre observation.

- Platt presslås av zinklegering, med perfekt lufttäthet och stöldskyddsfunktion, detta ESD-torrskåps tätningsprestanda är utmärkt.

·Med minnesfunktion behöver du inte återställa efter strömavbrott.

-ESD-torrskåpen kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.

·Kraftfull torr enhet med +15 års beräknad livslängd.

- ESD-torrskåpen använder 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, inget behov av utbyte.

·Universella hjul installerade i botten, ESD-säkra.

- Förstärkta PU-hjul är installerade i botten av ESD torrskåp, två främre med bromsar för enkel flyttning och stopp.

Definition av Climatest Symor® ESD torrskåp?

Climatest Symor® ESD torrskåp, även kallat ESD torrförvaringsskåp, är en kapsling med elektronisk fuktighetskontroll som automatiskt bibehåller ett stabilt relativ fuktighetsvärde (RH), ESD torrskåpen finns i olika storlekar och former, det kan hålla <5%RH låg luftfuktighet miljö tillförlitligt, med exakt RH-kontroll, men kräver konstant strömförsörjning.

Hur påverkar ESD-torrskåp SMT-produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på förvaringsmiljön, till skillnad från de civila fuktsäkra torrlådorna kan ESD-torrskåpen nå ett mycket lågt fuktvärde, den avfuktande och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.

ESD-torrskåp kan bibehålla <5 % RH, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033-standarden specificerar standarden för hantering, packning, frakt och användning av fukt-/återflödeskänsliga Ytmonterade enheter.â, det kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du ett ESD-torrskåp för SMD-lagring?

MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når till viss del blir SMD fuktig och misslyckades.
MSD lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, ESD-torrskåp ger en effektiv förvaringslösning, ESD-torrskåpsprestandan avgör SMD-lagringseffekten, ett professionellt ESD-torrskåp ska uppnå låg luftfuktighet, antistatisk och snabb avfuktningsfunktion.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® ESD torrskåp antar Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.

ESD torrskåp applikation

ESD-torrskåp är avgörande för tillverkning av elektronik/halvledarindustri, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.

Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.

<5%RH-seriens avfuktningshastighet:

Öppna dörren 30 sekunder och stäng sedan, luftfuktigheten återgår till <5%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)

VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?

1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorkort (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.

2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög co

3.Elektroniska torrskåp
âMetod: De fuktkänsliga komponenterna placeras i ett elektroniskt torrskåp, anslut bara, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.

Vi tillhandahåller ESD torrskåpslösningar till nedanstående industrier:

Fördelar med ESD torrskåp

För mer information om ESD-torrskåp, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, så återkommer vi så fort som möjligt, välkommen för eventuellt samarbete.
