Fuktkontrollerade förvaringsskåp

Beskrivning

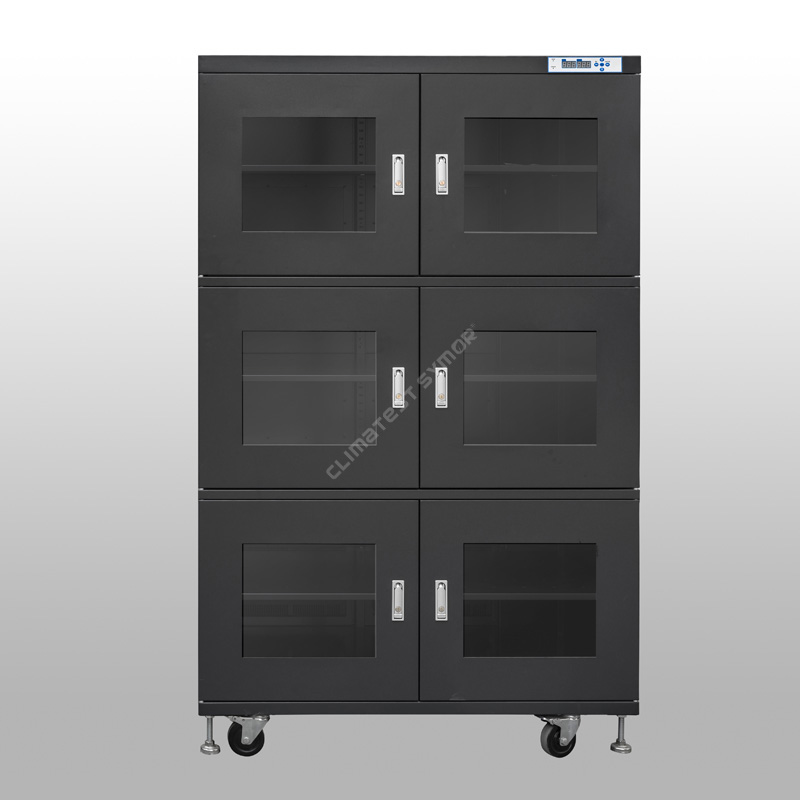

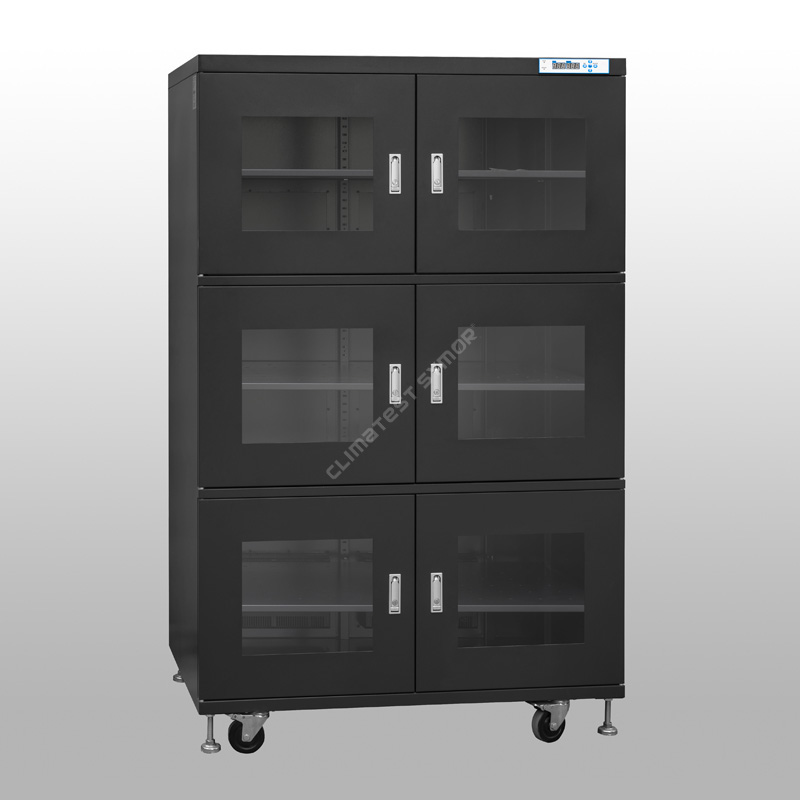

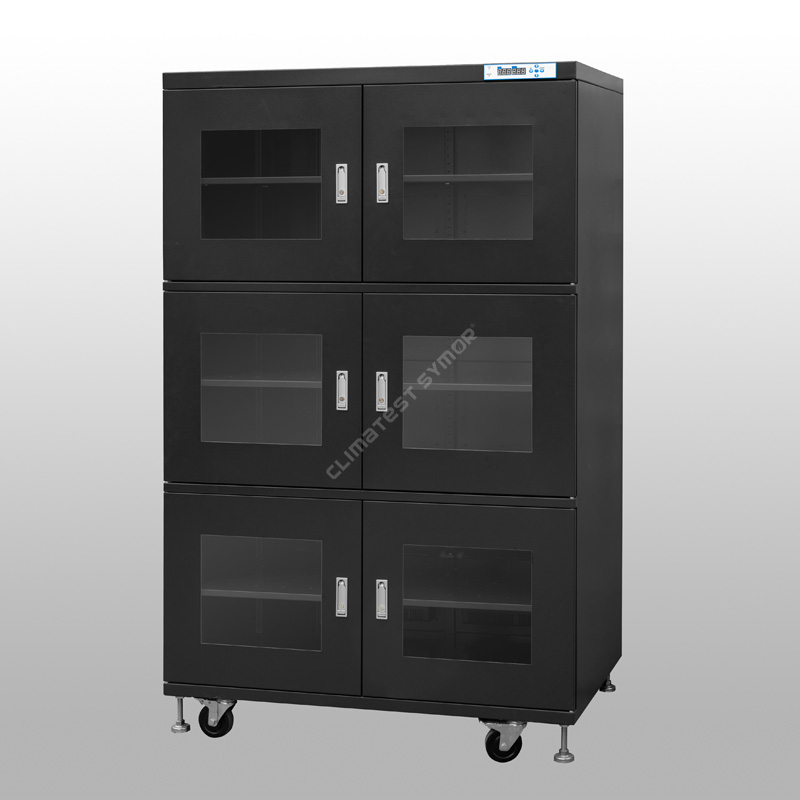

Climatest Symor® fuktkontrollerade förvaringsskåp ger <5%RH lagringsmiljö med ultralåg luftfuktighet, den är designad för att skydda fuktkänsliga komponenter från fuktrelaterade defekter, enligt IPC/JEDEC J-STD-033-standarden, popcorn- och mikrosprickningsproblemen i återflödesprocessen avgörs effektivt i detta torra skåp.

Specifikation

Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg

Funktion

·Antar Schweiz original importerad fukt- och temperatursensor.

-Detta säkerställer hög noggrannhet vid användning, detta fuktkontrollerade förvaringsskåp har minnesfunktion, inget behov av att återställa efter strömavbrott.

·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.

- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 10⁶ -10⁸Ω, också med stark korrosionsbeständighet.

·3,2 mm högintensivt härdat glasfönster för bättre observation.

- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta fuktkontrollerade förvaringsskåp är utmärkt.

·Med minnesfunktion behöver du inte återställa efter strömavbrott.

-De fuktkontrollerade förvaringsskåpen kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in igen.

·Kraftfull torr enhet med +15 års beräknad livslängd.

- De fuktkontrollerade förvaringsskåpen använder 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, inget behov av utbyte.

·Universella hjul installerade i botten, ESD-säkra.

- Förstärkta PU-hjul är installerade i botten av fuktkontrollerade förvaringsskåp, två främre med bromsar för enkel flyttning och stopp.

Definition av Climatest Symor® fuktkontrollerade förvaringsskåp?

Climatest Symor® fuktkontrollerade förvaringsskåp, är ett hölje med elektronisk fuktighetskontroll som automatiskt bibehåller ett stabilt värde för relativ fuktighet (RH), de fuktkontrollerade förvaringsskåpen finns i olika storlekar och former, det kan hålla en miljö med låg luftfuktighet <5%RH på ett tillförlitligt sätt, med exakt RH-kontroll, men kräver konstant strömförsörjning.

Hur påverkar fuktstyrda förvaringsskåp SMT-produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på lagringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan de fuktkontrollerade förvaringsskåpen nå ett mycket lågt fuktvärde, den avfuktande och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.

fuktkontrollerade förvaringsskåp kan bibehålla <5 % relativ luftfuktighet, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033-standarden specificerar standarden för hantering, packning, frakt och användning av fukt/återflöde Känsliga ytmonterade enheter.â, det kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du ett fuktkontrollerat förvaringsskåp för SMD-lagring?

MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når i viss mån blir SMD fuktig och misslyckades.
MSD lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, fuktkontrollerade förvaringsskåp ger en effektiv förvaringslösning, prestanda för de fuktkontrollerade förvaringsskåpen bestämmer SMD-lagringseffekten, ett professionellt fuktkontrollerat förvaringsskåp bör uppnå låg luftfuktighet, antistatisk och snabb avfuktning funktioner.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® fuktkontrollerade förvaringsskåp anta Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.

fuktkontrollerade förvaringsskåpapplikation

fuktkontrollerade förvaringsskåp är viktiga i tillverkningsindustrin för elektronik/halvledarindustrin, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.

Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.

<5%RH-seriens avfuktningshastighet:

Öppna dörren 30 sekunder och stäng sedan, luftfuktigheten återgår till <5%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)

VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?

1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorkort (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.

2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög co

3.Elektroniska torrskåp
âMetod: De fuktkänsliga komponenterna placeras i ett elektroniskt torrskåp, anslut bara, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.

Vi tillhandahåller lösningar för fuktkontrollerade förvaringsskåp till nedanstående industrier:

Fördelar med fuktkontrollerade förvaringsskåp

För mer information om fuktkontrollerade förvaringsskåp, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, vi återkommer så fort som möjligt, välkommen för eventuellt samarbete.
