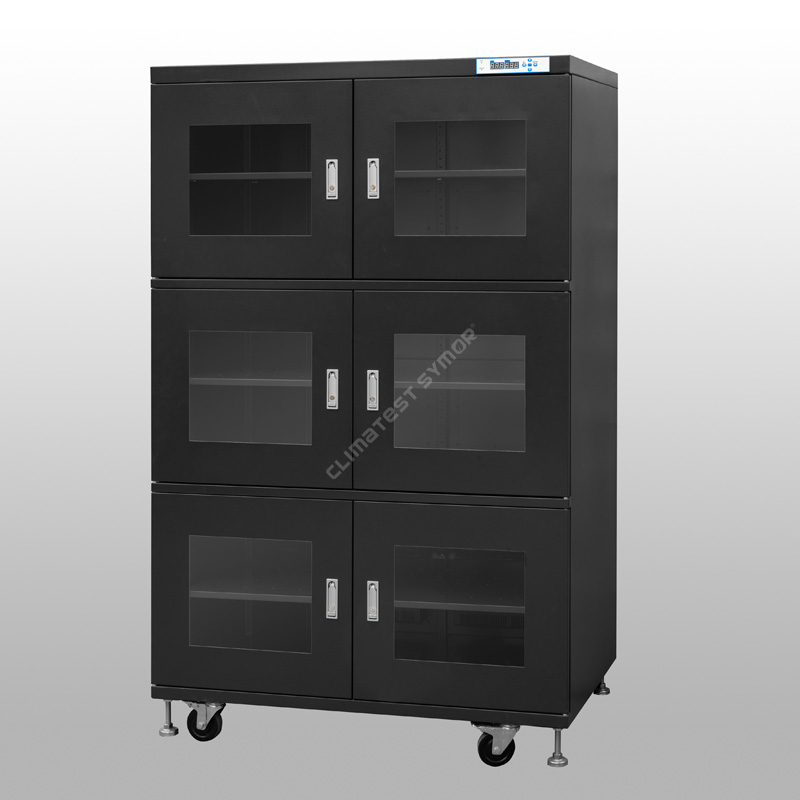

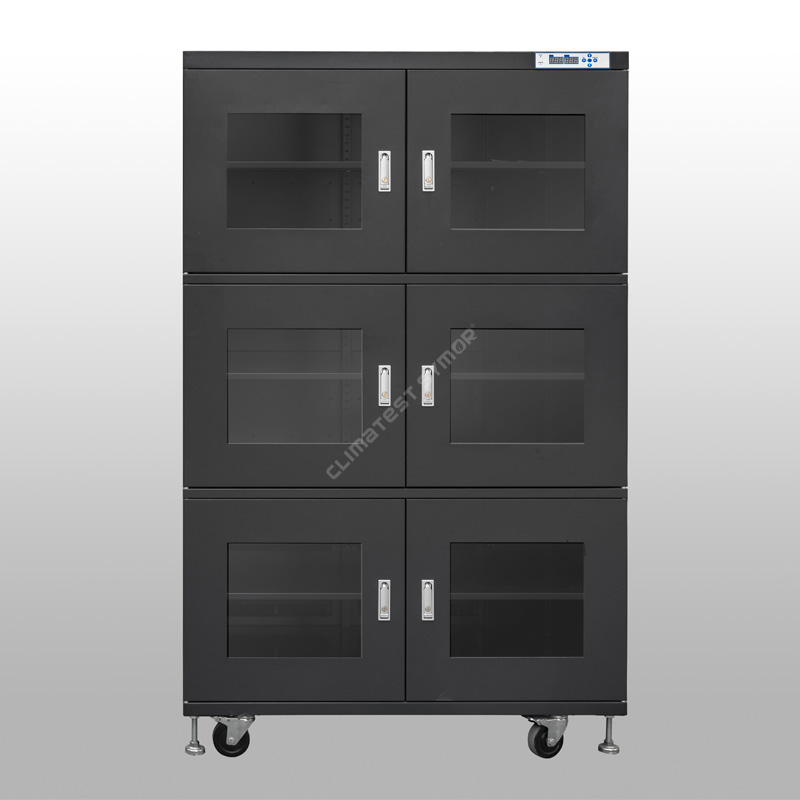

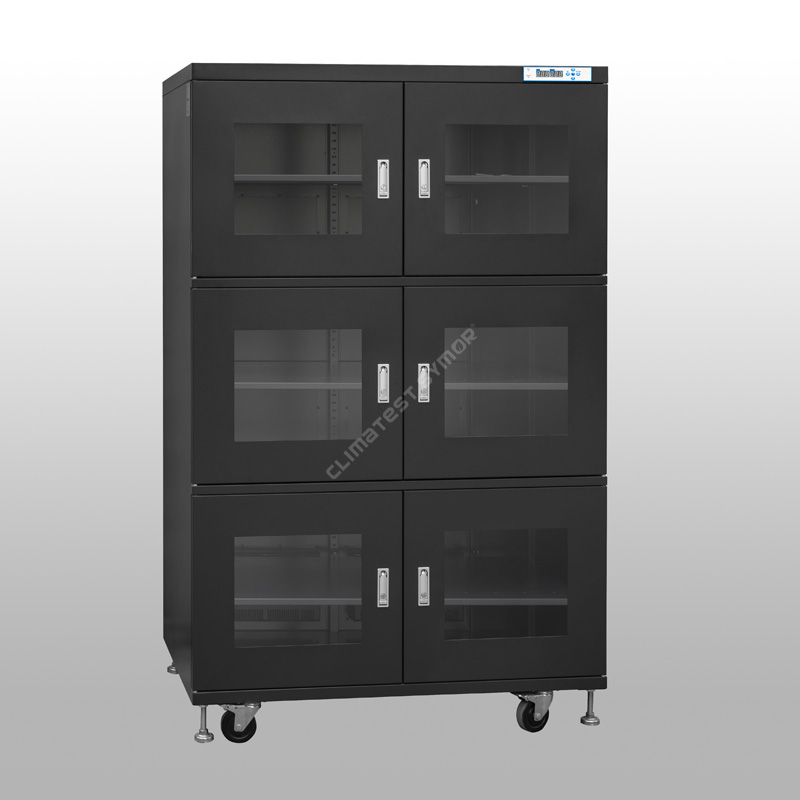

Climatest Symor® tillhandahåller fuktkontrollerade tork- och förvaringsskåp, den banbrytande tillverkningsprocessen, tillsammans med den patenterade avfuktningsteknologin, hjälper oss att vinna många kunder över hela världen, Climatest Symor® levererar high-end SMT-torrskåp fuktkontrolllagring med konkurrenskraftigt pris, varje SMT torr skåp fuktkontroll förvaring kommer med två års garanti.
Modell: TDC1436F-6
Kapacitet: 1436L
Fuktighet:<10%RH Automatic
Återhämtningstid: Max. 30 min efter öppen dörr 30 sekunder sedan stängd. (Omgivningstemperatur 25â 60%RH)
Hyllor: 5 st
Färg: Mörkblå, ESD säker
Innermått: B1198*D682*H1723 MM
Yttermått: B1200*D710*H1910 MM
Beskrivning
Climatest Symor® fuktkontrollerade tork- och förvaringsskåp, lämpliga för förvaring av SMT-element med låg luftfuktighet, PCB-kort, IC-paket, SMD-tejper, rullar och tejper, kristaller och optiska linser, ger en långtidsavfuktande miljö på <10%RH, dessa fuktkontrollerade tork- och förvaringsskåp följer standarden IPC/JEDEC J-STD-033.
Specifikation
Läge# med F: ESD-funktion, mörkblå färg.
Läge# utan F: Ingen ESD-funktion, benvit färg
Modell |
Kapacitet |
Invändig dimension (B×D×H,mm) |
Yttermått (B×D×H,mm) |
Genomsnittlig effekt (W) |
Bruttovikt (KG) |
Max. Last/hylla (KG) |
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC320 |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
Funktion
·Antar Schweiz original importerad fukt- och temperatursensor.
-Detta säkerställer hög noggrannhet vid användning, de fuktkontrollerade tork- och förvaringsskåpen har minnesfunktion, inget behov av att återställas efter strömavbrott.
·Tillverkad av 1,2 mm tjockt galvaniserat stål, med USA DuPont ESD-målning.
- Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet möter 106 -108Ω, också med stark korrosionsbeständighet.
·3,2 mm högintensivt härdat glasfönster för bättre observation.
- Platt press zinklegeringslås, med perfekt lufttäthet och stöldskyddsfunktion, detta fuktkontrollerade tork- och förvaringsskåps tätningsprestanda är utmärkt.
·Med minnesfunktion behöver du inte återställa efter strömavbrott.
-De fuktkontrollerade tork- och förvaringsskåpen kan automatiskt memorera det senaste inställningsvärdet efter avstängning, inget behov av att ställa in det igen.
·Kraftfull torr enhet med +15 års beräknad livslängd.
- De fuktkontrollerade torknings- och förvaringsskåpen använder 4A molekylsikttorrenhet, den mest avancerade tekniken, den kan regenereras automatiskt, inget behov av utbyte.
·Universella hjul installerade i botten, ESD-säkra.
- Förstärkta PU-hjul är installerade i botten av fuktkontrollerade tork- och förvaringsskåp, två främre med bromsar för enkel flyttning och stopp.
Vad är Climatest Symor® fuktkontrollerade tork- och förvaringsskåp?
Climatest Symor® fuktkontrollerade tork- och förvaringsskåp, är en kapsling med elektronisk fuktighetskontroll som automatiskt upprätthåller ett stabilt värde för relativ fuktighet (RH), de fuktkontrollerade tork- och förvaringsskåpen finns i olika storlekar och former, det kan hålla <10%RH låg luftfuktighetsmiljö tillförlitligt, med exakt RH-kontroll, anslut bara till din strömkälla och ställ in RH-värdet på LED-kontrollern, det kommer att fungera automatiskt.
Hur påverkar fuktstyrda tork- och förvaringsskåp SMT-produktionen?
MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav på lagringsmiljön, till skillnad från de civila fuktsäkra torrlådorna, kan de fuktkontrollerade tork- och förvaringsskåpen nå ett mycket lågt fuktvärde, avfuktnings- och återhämtningshastigheten är supersnabb, hela skåpen är ESD-säkra.
Under återflödesprocessen tränger spårfukt in i IC-paketen, fukttrycket stiger på grund av uppvärmning, den absorberade fukten expanderar snabbt inuti, vilket resulterar i osynliga skador, som ledningsfel, popcorn och mikrosprickor, till och med sprickbildning till ytan, dessa Defekter är inte lätta att se i ett tidigt skede, men dessa osynliga, potentiella problem kommer in på marknaden, sedan kommer fakultetsprodukter tillbaka och klagomål följer.
Normal förvaring |
Återflödesprocess |
||
|
|
|
|
Fukt i omgivningen tränger in i förpackningarna. |
Under uppvärmningen ökar vattenångtrycket, vilket separerar munstycket och hartset. |
Vattenångan fortsätter att expandera under uppvärmning och blåser upp förpackningarna. |
Vattenångan bryter sönder förpackningarna, vilket orsakar mikrosprickor. |
fuktkontrollerad torkning och förvaringsskåp kan bibehålla <10 % relativ luftfuktighet, vilket effektivt eliminerar riskerna för fel till följd av felaktig förvaring under monteringsprocessen. IPC/JEDEC J-STD-033-standarden specificerar standarden för hantering, packning, frakt och användning av fukt /Reflow Sensitive Surface Mount Devices.â, det kräver lagring med låg luftfuktighet för fuktkänsliga komponenter.
Varför behöver du ett fuktkontrollerat tork- och förvaringsskåp för att lagra SMD?
MSD-enheter är i allmänhet integrerade kretsar, sammansatta av olika komponenter, dessa komponenter är sammansatta genom pasta, detta orsakar oundvikligen luckor mellan komponenterna, mellanrummen är huvudfaktorn för MSD-fuktighet, fukt kommer att tränga in och gradvis in i SMD, när penetrationen når i viss mån blir SMD fuktig och misslyckades.
MSD lagring med låg luftfuktighet, syftar till att kontrollera SMD-verkstadens livslängd, fuktkontrollerade torknings- och förvaringsskåp ger en effektiv förvaringslösning, de fuktkontrollerade tork- och förvaringsskåpprestanda bestämmer SMD-lagringseffekten, en professionell fuktkontrollerad torkning och förvaringsskåp bör uppnå låg fukt, antistatiska och snabba avfuktningsfunktioner.
SMD-nivån bestämmer den erforderliga fuktighetsnivån. I den nuvarande SMD-nivån är den vanligaste lagringsfuktigheten 20%, 10% och 5%RH.
Climatest Symor® fuktkontrollerad torkning och förvaringsskåp anta Schweiz importerad temp. & RH sensor, felet är +/-2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttätheten är utmärkt.
Applicering av fuktkontrollerade tork- och förvaringsskåp
fuktkontrollerade torknings- och förvaringsskåp är väsentliga i tillverkningsindustrin för elektronik/halvledarindustrin, det är den OPTIMALA lagringslösningen för:
â» PCB-montering, IC-chips, LED, SMD, SMT, tejp och rullar, tryckta ledningskort (PWB), polymidfilm, matare.
â» Kondensatorer, keramiska delar, kontakter, brytare, svetsstång.
â» MSL-komponenter som har monterats delvis.
â» Fuktabsorberande material, som epoxi, hartser, lim.
Dessutom har renrum mycket strikta hygienkrav, standardmodellerna stämmer inte överens, Climatest Symor® levererar även torrskåp i rostfritt stål (SS) och kväveskåp i rostfritt stål (SS), båda är skräddarsydda efter kundernas specifika krav.
<10%RH-seriens avfuktningshastighet:
Öppna dörren 30 sekunder och stäng sedan, fuktigheten återgår till <10%RH inom 30 minuter, se kurvan nedan: (Omgivningstemperatur 25 grader C, luftfuktighet 60%RH)
VILKA ÄR DE GEMENSAMMA METODERNA FÖR ATT FÖRVARA ELEKTRONISKA KOMPONENTER?
1. Fuktspärrpåsar
âMetod: De fuktkänsliga komponenterna är förpackade i förseglade fuktspärrpåsar, med torkmedel och fuktighetsindikatorvagn (HIC) inuti, användare identifierar den omgivande luftfuktigheten i de förseglade förpackningarna genom att kontrollera färgförändringen på prickarna på bilen.
âNackdel: Fuktspärrsäckar + fuktindikatorbilar + torkmedel + manuellt arbete = förbrukningsmaterial, läckagerisk, hög kostnad.
2.Kväveskåp
âMetod: De fuktkänsliga komponenterna förvaras i kvävereningsskåp eller tryckluft för att möta lagring med låg luftfuktighet.
âNackdel: Kvävefyllning = kontinuerlig N2-förbrukning, hög kostnad.
3. Förvaringsskåp med låg luftfuktighet
âMetod: De fuktkänsliga komponenterna placeras i ett förvaringsskåp med låg luftfuktighet, koppla bara in, maskinen kommer automatiskt att fungera och nå mycket låg luftfuktighet.
â Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el behövs.
Från ovanstående jämförelse ger fuktkontrollerade tork- och förvaringsskåp dig högre effektivitet och lägre kostnad, det är det mest kostnadseffektiva alternativet i det långa loppet.
Vi tillhandahåller fuktkontrollerade tork- och förvaringsskåpslösningar till nedanstående industrier:
Elektronisk produktion
Halvledare
Farmaceutisk
Laboratorium
Flyg
Militär
Fördelar med fuktkontrollerad torkning och förvaringsskåp
Vad är skillnaden mellan fuktkontrollerade tork- och förvaringsskåp och kväveskåp?
1.Arbetsprincip
Förvaringsskåp med låg luftfuktighet använder fysisk fuktabsorberande, kärndelen är torr enhet, torrenheten justerar automatiskt de fuktabsorberande och utmattande cirkulationsprocesserna, det finns olika RH-intervall för ditt val, såsom 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det beror på dina specifika krav.
Kväveskåp använder N2-gasrening, den ifyllda N2-gasen trycker inneluften utanför, sedan sänks RH till inställt värde, det finns en N2-flödesmätare, magnetventil och N2-modul utrustad på kväveskåpet för kontrolländamål, luftfuktigheten är 1-60% RH justerbar, men den behöver kontinuerlig N2-tillförsel, kostnaden är hög.
2.Avfuktningshastighet
Avfuktningshastigheten för kväveskåpen är snabbare än de fuktkontrollerade tork- och förvaringsskåpen, när N2 rusar in i skåpet kan den inre RH nå 1%RH inom några minuter, dock måste det elektroniska torrskåpet uppleva RH-absorberande och utmattande processer , är det långsammare, normalt inom 10-30 minuter, beroende på specifikt RH-intervall.
3.Ansökan
Om produkterna bara är fuktkänsliga är fuktkontrollerade tork- och förvaringsskåp det bästa valet, om produkterna är både fuktkänsliga och syrekänsliga, som koppar, kristall, silver, så är N2-skåp bättre.
För mer information om fuktkontrollerade tork- och förvaringsskåp, besök gärna vår hemsida www.climatestsymor.com eller skicka e-post direkt till sales@climatestsymor.com, vi kommer att få dig tillbaka så fort som möjligt, välkommen för eventuellt samarbete.
