SMT torra skåp fuktighetskontroll lagring

Beskrivning

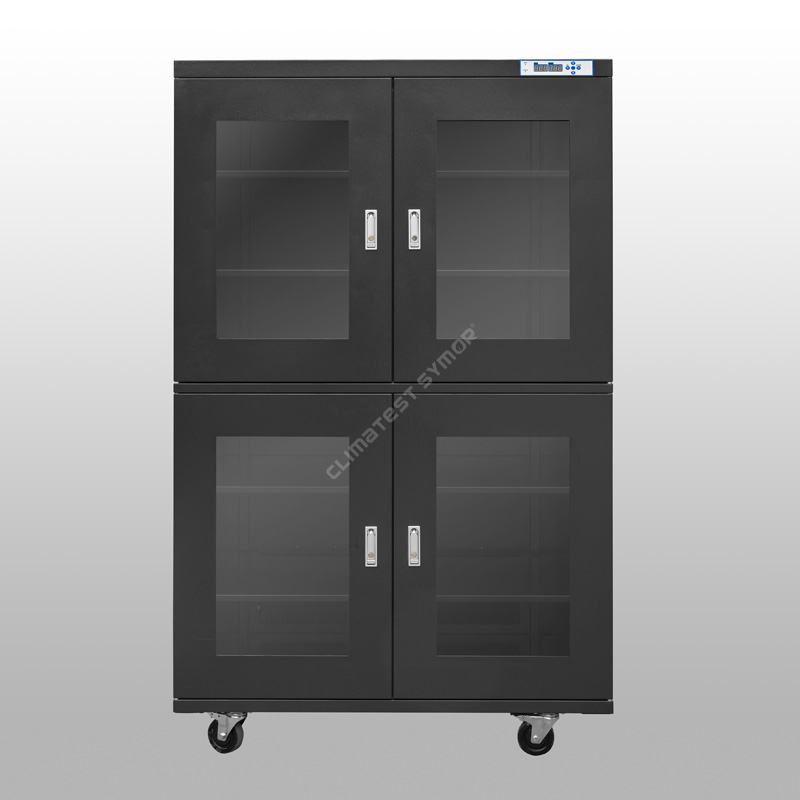

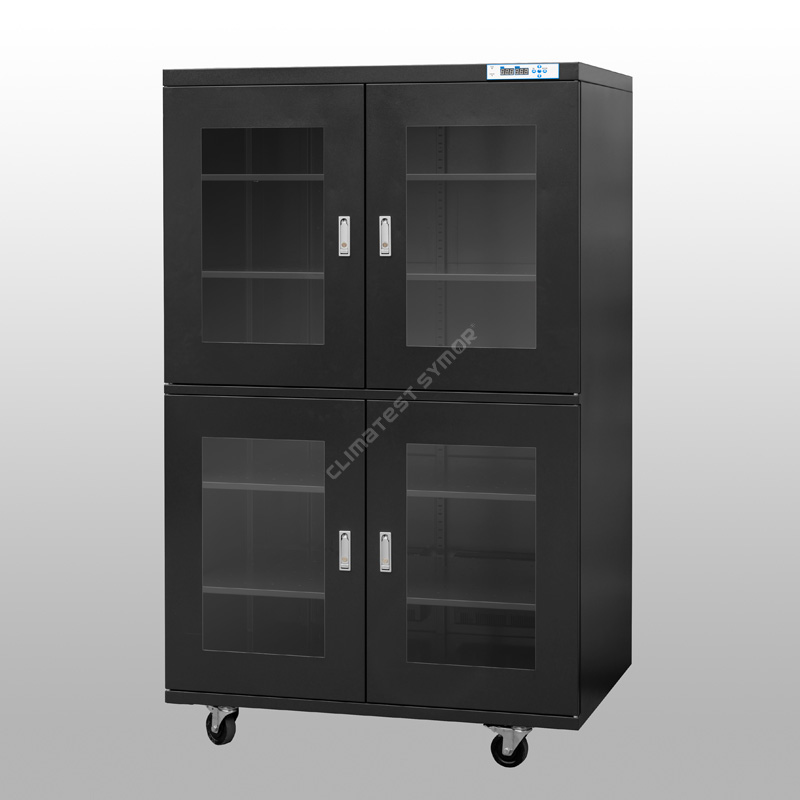

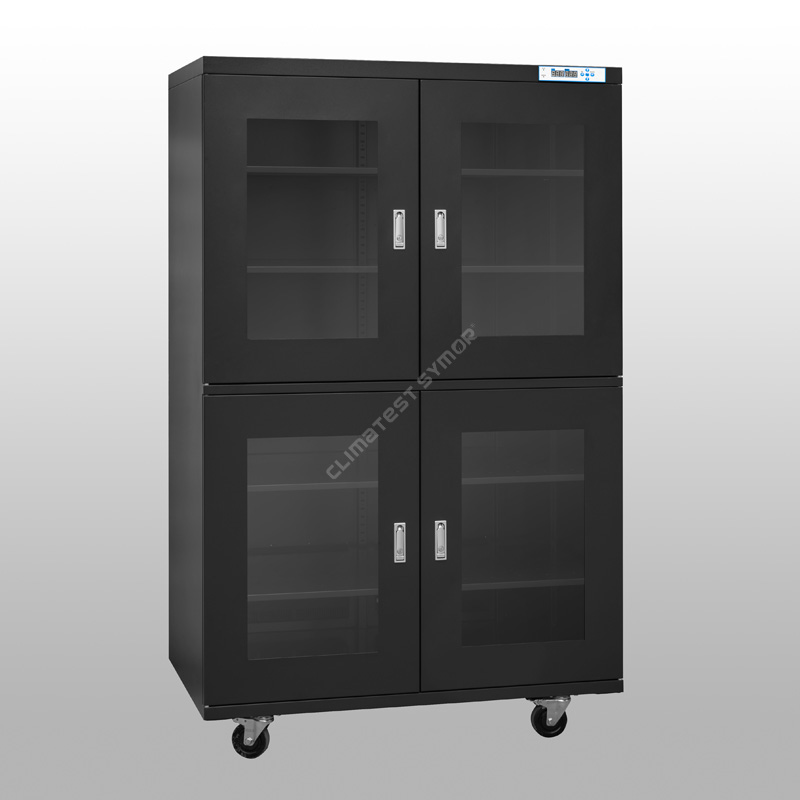

Climatest Symor® SMT torra skåp Fuktighetskontrolllagring, lämplig för lagring av låg luftfuktighet av SMT-element, PCB-kort, IC-paket, SMD-band, rull- och band, kristaller och optiska linser, det ger en långvarig <10%RH-avfuktande miljö, dessa SMT-torra skåp Fuktighetskontrolllagring Följ IPC/JEDEC J-STD-033 Standard.

Specifikation

Läge# med F: ESD -funktion, mörkblå färg.
Läge# utan F: ingen ESD -funktion, av vit färg

Särdrag

· Antar Schweiz Original Importerad luftfuktighet och temperatursensor.

-Detta säkerställer hög noggrannhet i användningen, SMT-torrskåp Fuktighetskontrolllagring har minnesfunktion, inget behov av att återmontera efter strömavbrott.

· Tillverkad av 1,2 mm tjocklek galvaniserat stål, med USA DuPont ESD -målning.

-Förstärkt strukturdesign, utmärkt bärande, ytbehandling med 18 målningsprocesser, det statiska motståndsvärdet uppfyller 10⁶-10⁸Ω, även med stark korrosionsbeständighet.

· 3,2 mm högintensivt tempererat glasfönster för bättre observation.

- Flat Press Zinc Alloy Lock, med perfekt lufttäthet och stöldstöldfunktion, denna SMT-torra skåp Fuktighetskontroll Lagring Tätningsprestanda är utmärkt.

· Med minnesfunktionen behöver du inte återinställas efter strömavbrott.

-MT -torrt skåp Fuktighetskontrolllagring kan automatiskt memorera det sista inställningsvärdet efter avstängning, inget behov inställt igen.

· Kraftfull torr enhet med +15 år projicerad livslängd.

- SMT torra skåp Fuktighetskontrolllagring Anta 4A -molekylsikt torr enhet, den mest avancerade tekniken, den kan regenereras automatiskt, utan att behöva ersätta.

· Universella hjul installerade längst ner, ESD Safe.

- Förstärkta PU -hjul är installerade längst ner i SMT torra skåp Fuktighetskontroll, förvaring, främre två med bromsar för enkel rörelse och stopp.

Vad är Climatest Symor® SMT Dry Cabinets Fuktighetskontrolllagring, Auto Dry Box?

Climatest Symor® SMT dry cabinets humidity control storage, is an enclosure with electronic humidity control that automatically maintains a stable relative humidity (RH) value, the SMT dry cabinets humidity control storage come in different sizes and shapes, it can keep <10%RH low humidity environment reliably, with accurate RH control, just connect to your power supply, and set RH value on the LED controller, it will automatically work.

Hur påverkar SMT torra skåp fuktighetskontroll lagring av SMT -produktionen?

MSL-komponenter, som IC, BGA, PCB, är mycket känsliga för fukt, dessa komponenter har strikta krav för lagringsmiljön, till skillnad från de civila fuktsäkra torra lådorna, kan SMT-torrskåpens fuktighetskontroll nå ett mycket lågt luftfuktighetsvärde, den avfuktande och återhämtande hastigheten är supersnabba, hela skåpet är ESD-säkra.
During reflow process, trace moisture penetrate into the IC packages, the moisture pressure rises due to heating, the absorbed moisture expand quickly inside, this result in invisible damages, like wiring failure, popcorn and micro-cracking, even cracking to the surface, these defects are not easy to be seen in the early stage, however, these invisible, potential problems enter into the market, then faculty products return and complains follow.

SMT torra skåp Fuktighetskontroll StorageCan upprätthåller <10%RH, som effektivt eliminerar riskerna för misslyckanden är resultatet av felaktig lagring under monteringsprocessen. IPC/JEDEC J-STD-033 Standard Anger "Standard för hantering, förpackning, frakt och användning av fukt/reflow-känsliga ytmonteringsanordningar." Det kräver låg luftfuktighet för fuktkänsliga komponenter.

Varför behöver du en SMT -torrskåp Fuktighetskontrolllagring för att lagra SMD?

MSD -enheter är i allmänhet integrerade kretsar, bestående av olika komponenter, dessa komponenter monteras genom pasta, detta orsakar oundvikligen luckor mellan komponenter, luckorna är den viktigaste faktorn för MSD -fukt, fukt kommer att tränga in i SMD, när penetrationen når en viss utsträckning, SMD blir fukt och misslyckas.
MSD -lagring med låg luftfuktighet, syftar till att kontrollera SMD -verkstadslivet, SMT torra skåp Fuktighetskontroll Lagring ger en effektiv lagringslösning, SMT -torrskåp Fuktighetskontrolllagring Bestämmer SMD -lagringseffekten, en professionell SMT -torrskåp Fuktighetskontrolllagring bör uppnå låg luftfuktighet, antistatiska och snabba dehumidifieringsfunktioner.
SMD -nivå bestämmer den nödvändiga fuktighetsnivån. På den nuvarande SMD -nivån är den vanligt använda lagringsfuktigheten 20%, 10%och 5%RH.
Climatest Symor® SMT Dry Cabinets Fuktighetskontroll Lagring Anta Schweiz Importerad temp. & RH-sensor, felet är +/- 2%RH, med hög precision och hög stabilitet, luftfuktigheten är justerbar, lufttät är utmärkt.

Tillämpning av SMT torra skåp fuktighetskontrolllagring

SMT torra skåp Lagring av fuktighetskontroll är viktiga inom tillverkningsindustrin för elektronisk/halvledar, det är den optimala lagringslösningen för:
※ PCB -montering, IC -chips, LED, SMD, SMT, TAPE & REELS, tryckta ledningsskivor (PWB), polymidfilm, matare.
※ Kondensatorer, keramiska delar, kontakter, switchar, svetsstång.
※ MSL -komponenter som delvis har monterats.
※ Fuktbsorberande material, såsom epoxi, hartser, lim.

Renrum har dessutom mycket strikta hygienkrav, standardmodellerna matchar inte, Climatest Symor® levererar också rostfritt stål (SS) torra skåp och rostfritt stål (SS) kväveskåp, båda anpassas enligt kundernas specifika krav.

<10%RH -serieavfuktningshastighet:

Öppna dörr 30 sekunder och sedan stängs, fuktigheten kommer att återhämta sig till <10%RH inom 30 minuter, se nedan kurva: (omgivande 25 grader C, fuktighet 60%RH)

Vilka är de vanliga metoderna för att lagra elektroniska komponenter?

1. Mocenture Barriärväskor
❊Method: De fuktkänsliga komponenterna är packade i förseglade fuktbarriärpåsar, med torkmedel och fuktindikatorbil (HIC) inuti, identifierar användare den omgivande fuktigheten i de förseglade paketen genom att kontrollera färgändringen av prickarna på bilen.
❊DisAdvantage: Fuktbarriärväskor + Fuktighetsindikatorbilar + torkmedel + manuellt arbete = förbrukningsvaror, läckage, hög kostnad.

2. Nitrogen skåp
❊Method: De fuktkänsliga komponenterna lagras i kväve -rensskåp eller tryckluft för att möta låg luftfuktighetsförvaring.
❊DisAdvantage: Kvävefyllning = Kontinuerlig N2 -konsumtion, hög kostnad.

3. Låg luftfuktighetsförvaringsskåp
❊Method: De fuktkänsliga komponenterna placeras i ett lågt luftfuktighetsförvaringsskåp, bara anslut, maskinen fungerar automatiskt och når mycket låg luftfuktighet.
❊ Fördelar: Inga förbrukningsvaror, inget manuellt arbete, ingen kväveförbrukning, miljö, bara lite el som behövs.
Från ovanstående jämförelse, SMT torra skåp Fuktighetskontroll lagring ger dig högre effektivitet och lägre kostnad, det är det mest kostnadseffektiva alternativet på lång sikt.

Vi tillhandahåller SMT torra skåp fuktighetskontroll för lagringslösningar till under industrier:

Fördelar med SMT torra skåp fuktighetskontroll lagring

Vad är skillnaden mellan SMT torra skåp fuktighetskontroll lagring och kväve skåp?

1. Arbetsprincip
Förvaringsskåp med låg luftfuktighet använder fysisk luftfuktighet som absorberar, kärndelen är torr enhet, den torra enheten justerar automatiskt fukten som absorberar och utmattande cirkulationsprocesser, det finns olika RH-intervall för ditt val, till exempel 20-60%RH/10-20%RH/<10%RH/<5%RH/<3%RH, det beror på dina specifika krav.
Kväveskåp använder N2-gasrening, N2-gasen fylls i tryck inre luft utanför, sedan Rh lägre till inställningsvärdet, det finns en N2-flödesmätare, magnetisk ventil och N2-modul som är utrustad på kväveskåpet för kontrolländamål, fuktigheten är 1-60%RH-justerbar, men den behöver kontinuerlig N2-tillförsel, kostnaden är hög.

2.DEHUMIDERING Hastighet
Kväveskåp avfuktande hastighet är snabbare än SMT-torrskåpens fuktighetskontroll, när N2 rusar in i skåpet, det inre RH kan nå 1%RH inom flera minuter, men det elektroniska torra skåpet måste uppleva RH-absorberande och uttömmande processer, det är långsammare, normalt inom 10-30 minuter, beroende på specifikt RH-intervall.

3. Application
Om produkterna bara är fuktkänsliga, är SMT torra skåp fuktighetskontroll lagring det bästa valet, om produkterna är både fuktighetskänsliga och syrekänsliga, som koppar, kristall, silver, är N2 skåp bättre.

För mer information om SMT Dry Cabinets Fuktighetskontrolllagring, PLS Besök vår webbplats www.climatestsymor.com eller direkt skicka e -post till sales@climatestsymor.com, vi kommer att få dig tillbaka på snabbast tid, välkomna för eventuellt samarbete.
